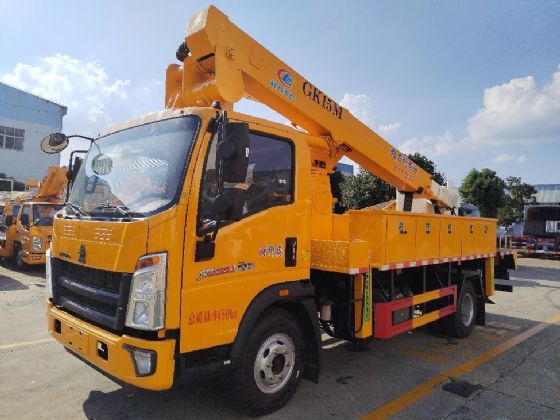

重汽豪沃绝缘斗臂高空作业车
CLW5090JGKADT型
技 术 规 格 书
类别
项目
单位
数据
底盘参数
底盘型号
豪沃ZZ1117G3815F112
轴距
mm
3800
发动机型号
WP3NQ160E61
发动机功率
kw
118
尺寸参数
总长
mm
7255
总宽
mm
2450
总高
mm
3530
质量参数
乘坐人数（含驾驶员）
人
3
总质量
kg
9450
行驶参数
前悬
mm
1180
后悬
mm
2270
后伸
mm
10
最高行驶速度
km/h
95
最小离地间隙
mm
210
接近角
°
19
离去角
°
9
作业状态主要技术参数
部件名称
简要说明
底盘
豪沃ZZ1117G3815F112
发动机
潍柴动力WP3NQ160E61，功率 118kW， 国Ⅵ排放
驾驶室
单排座、乘坐 3 人，驾驶室装备空调
围板及走台板
防滑走台板、菱形滚花碳钢围栏、两侧大工具箱
取力系统
取力器与变速箱直连
工作平台
100×70×100cm 双人玻璃钢平台, 耐压 46kV 内衬； 3-D 单手柄实 现工作平台全方向运动(上臂升/降， 上臂伸/缩， 转台旋转)，包括 安全扳机功能、液压工作平台±180°旋转、垂直倾倒功能； 额定载荷 240kg；紧急停止
臂架形式
一节折叠臂＋二节伸缩臂
回转装置
连续 360°无限回转
支腿
前后 H 型，单独可调， 具备车身自动调平功能
操作
工作平台和转台两组液压操作系统
控制系统
全液压比例控制系统，实现无级调速、开环液压控制系统
调平系统
主从式液压调平装置
其它
工作平台处发动机点火、熄火装置、工作平台液压工具接口、工 作平台内衬、玻璃钢工作平台防护罩、液压吊臂变幅与回转、平台提升装置
基本功能及安全配置
9.安全装置齐全
◆油缸止回缩装置
◆支腿止回缩装置
◆应急电动液压泵
◆上下车互锁和臂间互锁
◆紧急停止装置
◆水平状态测试装置
◆支腿支撑力检测装置等
10.实用的辅助装置
◆液压工具接口
平台处设有液压工具接口，方便操作者使用液压工具。
◆大容量工具箱
工具箱容量大，长度大，密封性好、便于放置绝缘杆等绝缘工具。
走台板上方工具箱与围板围成封闭区域，方便放置更多物品。
◆台阶式上车梯
台阶式上车梯布置于车辆右侧，宽度大，使工作人员上下车更安全、

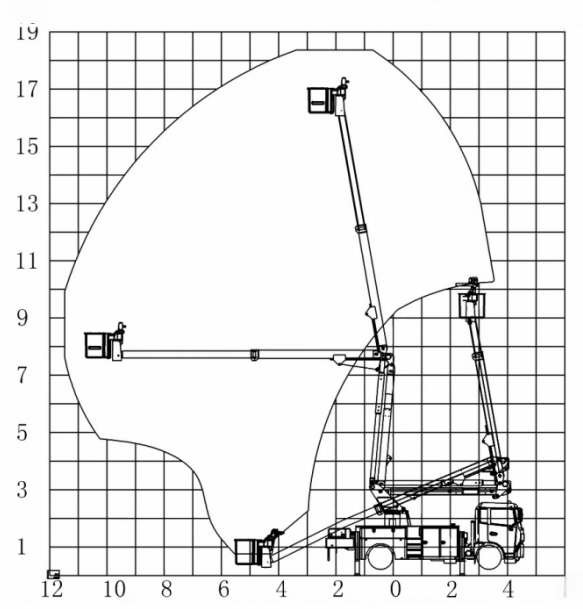

作业范围图
工作斗额定载荷：220kg
