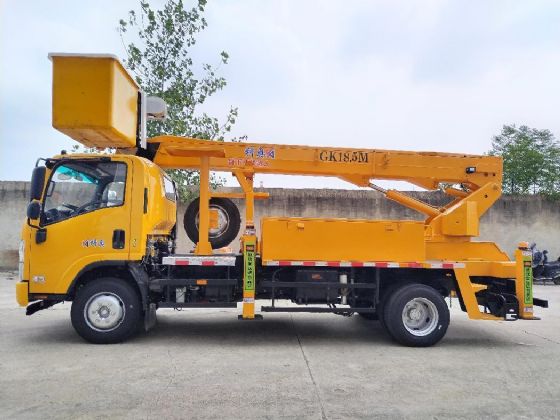

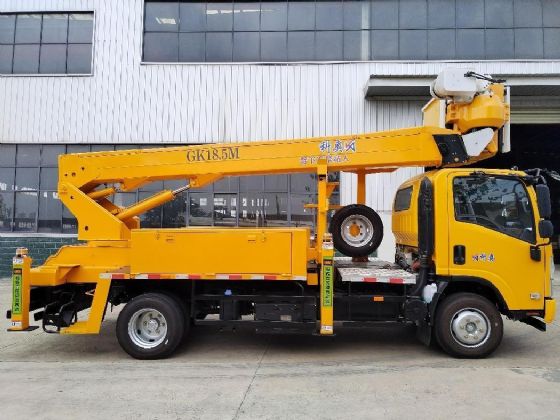

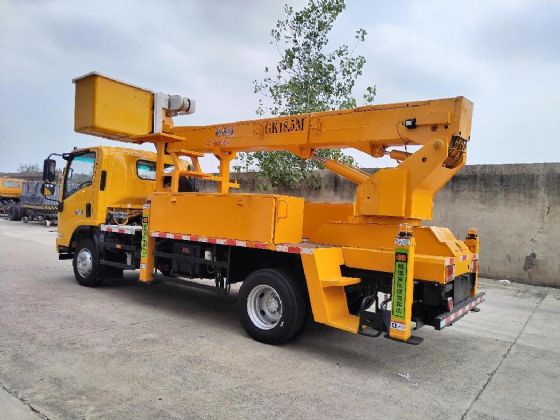

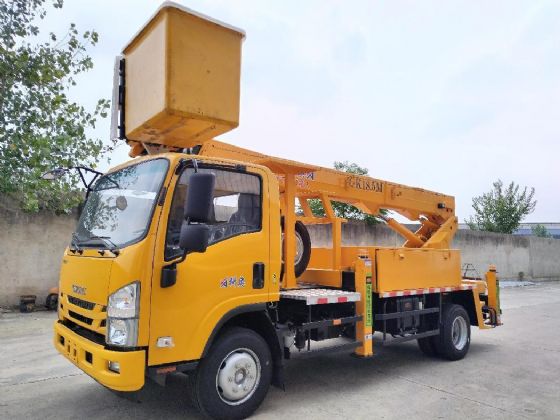

庆铃绝缘斗臂 高空作业车 产品主要技术资料
产品名称： DLQ5090JGK6KA型高空作业车 外型尺寸(mm)： 7335,6715×2185×3530 底盘型号： QL1110ANKAY 货厢尺寸(mm)： ×× 前排乘客： 3 额定载客(人)： 总 质 量 ： (kg) 8750 接近/离去角(° ) 17/10 额定质量： (kg) 前悬/后悬(mm)： 1110/2410,1110/1790 整备质量：(kg) 8555 最高车速(km/h)： 110 排放标准： GB17691-2018国Ⅵ 整车说明： 该车用途为抢修电力,通讯,路灯等高空作业;主要装置为升降平台,作业臂.侧后防护均采用Q235材质,均采用焊接连接,后部防护断面尺寸(mm):50×100,后部防护离地高度(mm):495.ABS及控制器型号为:APG3550500H1,生产厂家为:浙江亚太机电股份有限公司,ABS及控制器型号为:CM4XL-4S/4M,生产厂家为:广州瑞立科密汽车电子股份有限公司. DLQ5090JGK6KA型高空作业车 底盘参数 底盘型号： QL1110ANKAY 燃油种类： 柴油 轴 数： 2 前 轮 距(mm)： 1680 轴 距(mm)： 3815,4175 后 轮 距(mm)： 1650 轮 胎 数： 6 轮胎规格： 235/75R17.5 16PR,8.25R20 14PR DLQ5090JGK6KA型高空作业车 发动机参数 发动机型号 发动机生产企业 排量（ml） 功率（kw） 4HK1-TCG61
4HK1-TCG60五十铃(中国)发动机有限公司
五十铃(中国)发动机有限公司5193
5193139
151庆铃 绝缘斗臂高空作业车
DLQ5090JGK6KA型
技 术 规 格 书
一、产品概述
DLQ5090JGK6KA型高空作业车，采用庆铃 QL1110ANKAY 国六底盘，是科奥公司自主开发的绝缘型高空作业车，其性能达国际先进水平。
二、行驶状态技术参数
序
项 目
单 位
参 数
1
底盘型号
QL1110ANKAY
2
轴距
mm
3815
3
发动机型号
4HK1-TCG61
4
发动机功率
kw
139
5
长
mm
7335,6715
6
宽
mm
2185
7
高
mm
3530
8
总质量
kg
8750
9
乘坐人数
人
3
10
前悬
mm
1110
11
后悬
mm
2410,1790
12
前伸/后伸
mm
13
最高行驶速度
km/h
110
14
最小离地间隙
mm
15
接近角
°
17
16
离去角
°
10
三、作业状态技术参数
序
项 目
单 位
参 数
1
额定电压（DL/T976-2017）
kV
45
2
工作平台额定载荷
kg
220
3
最大作业高度
m
18.5
4
最大作业高度时作业幅度
m
4.3
5
最大作业幅度
m
11.5
6
最大作业幅度时作业高度
m
4.5
7
工作平台回转
º
±90
8
曲臂回转
º
± 100（绝缘拐臂）
9
平台提升高度
m
0.3
10
最大起吊重量
kg
240
11
支腿跨距横向
mm
4500
12
支腿跨距纵向
mm
4000
13
平台起落时间
s
80≤t≤120
14
臂架回转速度
s/r
100≤t≤120
15
支腿收放时间
s
≤50

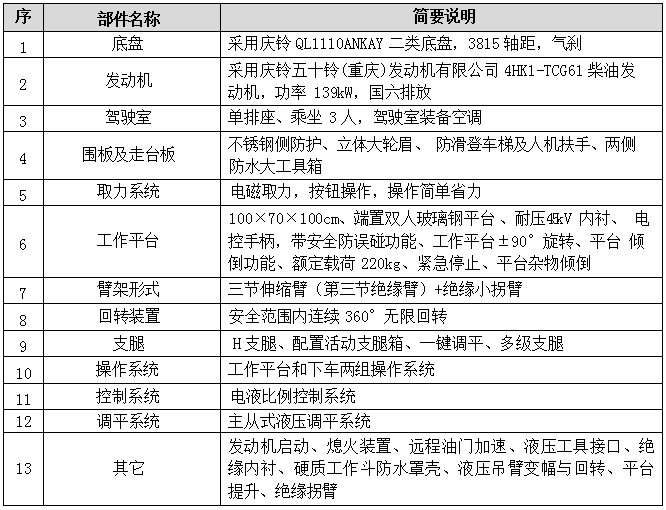

四、部件组成
五、功能配置
六、主要特点简介
（一）行驶高度低
（二）安全、可靠、舒适
●优质绝缘臂，绝缘臂采用高强玻璃纤维交叉缠绕成型工艺，增强材料综合性能。
表面增加白色胶衣涂层，方便及时发现臂上脏污或破损，避免发生降低绝缘性能现象
●绝缘小拐臂，提高作业灵活性、提高相间作业安全性
●预伸绝缘臂，设置 600mm 预伸主绝缘臂有效绝缘段，降低因绝缘臂有效伸出长度不足而导致的整车绝缘功能失效险
●全时连续作业，采用液能与电能转换技术，作业时长不受平台电量影响
●减少危险因素，臂架管路及油缸内置、平台管路不外露、转台无甩尾、平台回收右置。
●安全配置齐全，设置电动应急泵、急停按钮、下车优先、强制解除/恢复等应急装置。设置上下车互锁、行车与取力互锁、软腿保护、断链保护、智能防倾翻、防碰撞、平台自动调平、油缸止回缩装置、支腿止回缩装置、水平测试装置、支腿LED爆闪灯、支腿操作声讯警示、远程发动机启动/熄火、接地卷盘、安全带等配置，确保车辆作业及行驶均安全可靠
●操作舒适，面板按功能分区，简洁易懂。采用的电控多功能手柄，具有操作线性、省力、持感好等特点
●动作平稳，高强度臂架及斜 H 支腿结构自身扎实、稳定可靠。各动作带检测实现微机自动控制，实现防冲击防晃动、速度微控，用车体验好
●1.5W 遍可靠性试验，公司试验设备专业、齐全。整机开发过程完成 1.5 万遍可靠性试验，验证了产品的性能稳定可靠
（三）高效、智能
●直伸臂臂架结构（无下臂）+斗提升+多关节绝缘拐臂组合，易快速定位，高效灵活，能较好跨越复杂线路障碍
●集中型上/下部操作，集成支腿、上装及发动机控制于一体，面板按功能分区，操作方便快捷。采用电动多功能手柄、下车显示器，具有线性、省力、简洁易懂、等特点
●小吊回转和变幅均采用电控手柄操作，更加便捷省力
●支腿操作智能，支腿一键伸/缩，自动检测适应不平路面，各支腿自动伸/缩到位，避免出现收/伸车严重倾斜现象，降低劳动强度
●多级支腿跨距，具有全缩、全伸、单边三种支腿分级方式，提高场地的适应性
●智能防倾翻，自动限制车体朝不安全方向运动，实现安全保护。自动适应载荷大小，实现作业幅度最大化，有效提升单人作业幅度
●速度自动控制，各动作速度自动调整，与系统最优化匹配
●智能防冲击，设有微机控制，实现各动作减晃增稳
急停状态等，让用户 能清楚的了解车辆状态、可轻松用车。
