                   陕汽K3000绝缘高空作业车

                       CLW5100JGKCDT型

                            技 术 规 格 书

行驶状态主要技术参数

作业状态主要技术参数

基本功能及安全配置

主要特点简介

  CLW5100JGKCDT型高空作业车是程力专用汽车股份有限公司推出的绝缘型高空作业车，性能达到国际先进水平，主要特点如下：

1.绝缘性能

◆具有1.2m 有效绝缘预伸段，避免操作人员到达作业点时因绝缘段伸出长度不够无法作业造成的尴尬

◆玻璃钢伸缩臂为整车主绝缘，有效绝缘长度2.0m;折叠臂中间设有0.4m 有效绝缘间隙，为下绝缘，也称为底盘绝缘系统，保护车体周围作业人员的

安全，安全性好；

◆绝缘臂部分采用玻璃纤维湿法缠绕工艺，强度高，绝缘性能更强

2.操作系统

◆采用3D 多功能手柄，可控制上臂升/降，上臂伸/缩，转台旋转等动作，轻松实现工作平台全方向运动。

◆全液压多路手动例阀，操作简单，易于控制，调速性能好，可实现工作过程中各动作的无级调速、动作平稳，无冲击、无抖动。

◆下车支腿操作布置在车辆尾部，方便操作人员观察工作状态，避免因为视觉盲区发生危险，提高安全性和舒适性。

◆工作平台置于走台板平面上，进出工作平台安全方便。

◆管线内藏，更适应复杂线路穿相作业。

3.上装部分

◆液压系统采用进口部件能稳定

◆采用折叠+伸缩的混合型工作臂，跨障碍能力强，可快速到达作业点，方便快捷

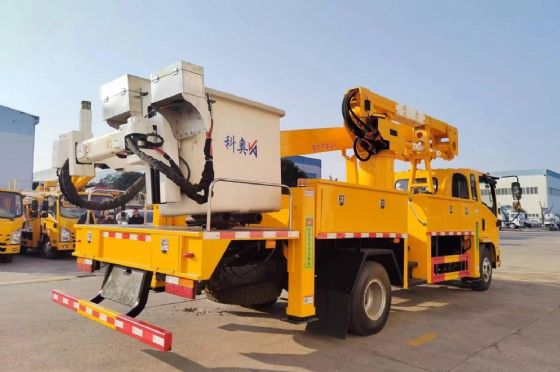

4.工作平台

◆可回转±180°

◆斗提升0.3 m, 增加作业的范围，提高工作效率

◆平台带有双级踏步，方便工作人员进出作业

◆配有防雨盖，有效保护工作平台绝缘性

5.绝缘伸缩臂浮动式滚轮支撑

◆托辊滚轮导向支撑

◆臂间摩擦小，绝缘臂损伤小，有利于保护玻璃钢表面，工作臂使用寿命

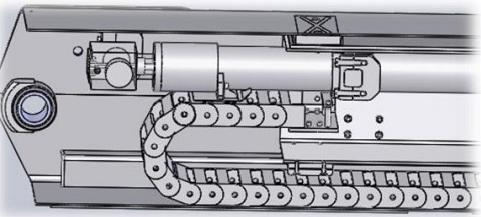

6.伸缩臂油管拖链保护

◆伸缩臂油管用高强度封闭式工程塑料拖链保护拖动，油管折弯半径大，仅承受内部油压，受力状态好，安全可靠，使用寿命长。

8.油缸直推

◆伸缩臂为两节伸缩，伸缩油缸的两端分别连在一节及二节臂上，利用伸缩油缸的伸缩带动二级臂的伸缩，安全性高。

9.安全装置齐全

◆油缸止回缩装置

◆支腿止回缩装置

◆应急电动液压泵

◆上下车互锁和臂间互锁

◆紧急停止装置

◆水平状态测试装置

◆支腿支撑力检测装置等

10.实用的辅助装置

◆液压工具接口

平台处设有液压工具接口，方便操作者使用液压工具。

◆大容量工具箱

工具箱容量大，长度大，密封性好、便于放置绝缘杆等绝缘工具。

走台板上方工具箱与围板围成封闭区域，方便放置更多物品。

◆台阶式上车梯

台阶式上车梯布置于车辆右侧，宽度大，使工作人员上下车更安全、

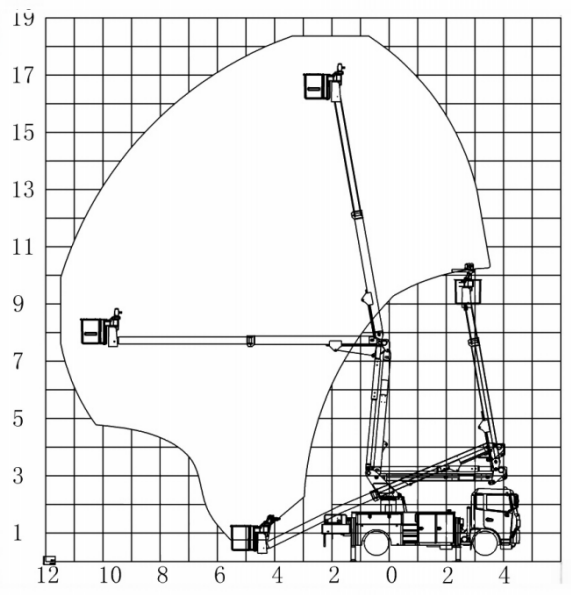

            作业范围图

      工作斗额定载荷：220kg
