CL-06型地埋式水平垃圾压缩机

CL-06型地埋式水平垃圾压缩机

一、地埋式水平垃圾压缩站

1、产品概述：

      CL-06地下升降式压缩垃圾站是我公司结合国内外先进垃圾压缩处理技术而开发的一种高科技先进实用的高效率环卫产品。该设备为地埋式自动升降压缩式垃圾站，是一种符合环保要求的全新概念的生活垃圾收集设施，它可彻底解决生活垃圾的二次污染问题，且实现低投入，低成本运行，还且有无害化、资源化、占地少、美化环境等优点。可广泛应用在各公共场所、生活小区、集贸市场、学校、公园、车站、景区、机关、企事业单位、部队等。

     设备安装后地面仅一个平台，无任何地上建筑，与周围环境融为一体，制造和谐优美环境。本产品利用地下空间，将整体垃圾站落入地下，地上部分不暴露任何垃圾，特别是夏季，落入地下的垃圾站因地下温度较地上部位低，可延长垃圾腐烂时间，本垃圾站装有自动排污水装置，可选装喷淋降尘除臭系统，最大限度的减少恶臭，改善管理人员的工作环境。储存仓与压缩仓结合一体，结构设计紧凑合理，升降系统采用液压控制、性能稳定、耐用性高。

     该产品是一种置于地下的升降式压缩垃圾站，垃圾收集投放处理时十分方便。当压缩垃圾站处于地坑内时，通过各种垃圾收集运输车辆或其它途径将松散垃圾倾倒入压缩垃圾站内，由其压缩机构对垃圾进行压缩，经过多次垃圾投放及压缩循环，压满一箱垃圾后，由压缩垃圾站的举升机构，将压缩垃圾站升出地面，同时压缩站箱体前端水平向垃圾车伸出约600毫米，便于垃圾车箱体套入垃圾箱,使散落垃圾不易掉进地坑。压缩垃圾站升出地坑并与垃圾转运车辆对接后，打开箱门，通过挤压推板将箱体内的压缩垃圾快转移到运输车辆箱体内，运输车辆离开箱体后关闭箱门，压缩垃圾站回落至地坑内，开始下一轮垃圾收集、压缩、转移作业。

      垃圾压缩后储存在密封的压缩箱体内，密封垃圾箱体平时置于地坑内温度较地表为低，加上及时的喷淋除臭和压缩，垃圾不易腐烂，臭味散发较小，能最大程度减少对周围空气的污染，有效地改善垃圾收集环境。

     CL-06具有对垃圾的压缩功能，经压缩后的垃圾密实度增加，大大地缩小了体积，大幅度的提高垃圾装载量，同时也提高了垃圾中转运输效率，降低垃圾处理及运输成本及运行费用。可选用面板操作及有线控制两种遥控操作方式，设备选配全电控PLC编程控制，设有操作程序间的互锁功能。可实现自动和手动两种控制方式切换。除投放垃圾外，其余功能都由设备完成，大大的降低了操作工人的劳动强度，同时改善了工作环境。由于具有自动升降及压缩推料功能,不需要空箱和储存待料工位,占地面积大幅减少，节省大量的土地资源。

     CL-06对垃圾压缩时产生的污水设有专门的排污系统，能及时将污水排至地下污水管网系统（自排式）或设置的专门污水收集池（强排式），由吸污车清除污水，避免污水对环境造成二次污染。

     CL-06压缩垃圾站适用于环境优美的生活小区、风景区、公园、企事业单位、学校、医院、商场、蔬菜水果市场等场所的垃圾的收集和中转。

    2、产品结构说明：

    该设备由压缩箱体、压缩推板、举升机构、电液控制系统、污水排放系统等组成，采用机、电、液一体化技术，具有手动及PLC自动控制功能，可实现安全报警等。该系列垃圾站体有效容积为5.99立方，压缩力为400KN，日处理量40吨。它广泛应用于城镇居民生活区、工业区、商业区、大型楼盘住宅区、学校、机关、公园、风景区等场所。

（一）压缩站工作流程：

垃圾从顶部自动（也可手动）入口进入垃圾箱，可自动也可电控手动，定时压缩垃圾，反复压缩直至装满为止。同时在压缩过程中将污水直接排入到污水管中，转运垃圾时垃圾箱在顶升油缸的驱动下，自动升出地面与垃圾转运车对接，由水平压缩油缸推动推板，将垃圾推入汽车封闭箱中。再自动将垃圾箱回位到水平面。由此往复完成垃圾全封闭储存、转运的环保过程。提高了转运效率，降低了转运成本。垃圾从压缩到转运的过程中，将带有消毒、除味的气体作用下完成垃圾站除臭过程。

　　（二）地埋式垃圾站产品特点:

　　1，本垃圾站置于地下，且是全密封结构形式，它避免了太阳暴晒，雨水冲淋，从而保护了居民周边的生活环境，有利于节约空间：造型美观，不受地理限制。

　　2，无污染：垃圾压缩、储存均在地下，密封性好，污水处理后自排；由于它的全封闭避免了老鼠、蚊蝇的滋生及疾病的传染，阻止了垃圾的翻扒，捡拾。

3，优化组合、故障率低：集倒-->压-->推为一体的流程，油缸压缩推出两用；减少多元件多部件所产生的故障隐源，降低故障率；

4、由于地埋式垃圾站具有压缩功能，可将污水压缩至污水管道直接排入下水道，极大的缓解了污水对大气的污染。

5、垃圾转运通过初压缩推至全密封的转运汽车中，避免了运输途中污染，由于通过反复几次压缩后转入，极大的提高了运输效率，降低了运输成本。

传统垃圾中转站，不仅污染环境，而且臭味、异味严重，孳生大量蚊蝇，使中转站选址成为难题。垃圾不收集、不转运，是个了不得的问题。但建设垃圾中转站，最难的是选址问题，即便是建成了垃圾站，又会造成周边物业贬值，商业贬值。而新式环保型垃圾转运站，则采取环保型地下隐藏式压缩设备，并拥有物理除臭和封闭式操作系统，消除了垃圾存放和处理过程中产生的臭气、异味及蚊蝇和二次污染。从而彻底杜绝了垃圾站对周围环境的影响。而且有效降低了综合营运成本。实现了科学、环保、人性化的全天候作业。具有作业效益高、垃圾压缩紧实、中转站占地少、场地干净、操作便捷、耗能低等优点。

4、产品技术参数



项目名称	单位	产品型号及参数
		CL-06	CL-08	CL-10
箱体容积	m3	6	8	10
垃圾块参考尺寸	m	2.8*1.8*1.2	3.7*1.8*1.2	4*1.8*1.4
设备功率	kw	11	15	15
液压系统工作压力	mpa	25	25	25
最大压缩比	T	53	63	80
垃圾压缩比		2:3-3:1可调节	2:3-3:1可调节	2:3-3:1可调节
垃圾块参考质量	T	3-5	5-7	7-9
电源	V/HZ	380/50	380/50	380/50
举升方式		侧边举升	侧边举升	侧边举升
最大举升高度	m	≥2.9	≥2.9	≥2.9
设备外形尺寸	mm	6070*3500*1600	6770*3500*1600	7300*3580*1810
地坑尺寸	mm	5950*3380*1570	6650*3380*1570	7180*3460*1780
控制方式		手动控制/PLC自动控制
标准配置		垃圾压缩设备、污水收集排放系统、喷雾冲洗除臭系统
选装配件		无线遥控、地坑冲洗系统、辅助投料设备
配套车辆	压缩式对接垃圾车

5、压缩机性能优势：

    1、压装机结构：压缩机集装料、压缩、举升及推料装置为一体。

    2、采用整体式箱体结构，压缩仓、储存仓、推铲机构合为一体，实现垃圾压缩过程的封闭作业。

1、压装效率高，垃圾经压缩后，成为整块垃圾，经压缩推头推入转运车进行转运。转运方式：密闭式垃圾转运车转运。

2、适用垃圾类别：生活垃圾、固体废弃物等；适用垃圾收集方式：人工投入、人力板车、三轮保洁车、小型自卸车收集等。

3、垃圾在压缩、贮存、卸料等作业过程中始终处于封闭状态，避免了二次污染，并减少了臭气的外溢。

4、箱体主钢板采用8mm耐磨性好的Q345低合金高强度结构钢制作，箱体表面进行防锈防腐处理。油泵采用变量柱塞泵。

5、安装方便、占地面积小、安全可靠。整机举升采用液压剪式升举机构原理操作。箱体机构完全沉于地下，占用场地面积小。

6、污水收集排放处理方式：采用污水泵。垃圾压缩后产生的污水经排入污水井，并入城市建设下水道管网。

7、全电控PLC编程控制，设有操作程序间的互锁功能，避免误操作造成设备损坏及人身安全事故发生。可实现自动和手动两种控制方式切换，当电气系统出现故障或调试检修时，可手动操作液压系统继续工作。自动化程序控制、操作简单、维修方便。

8、喷雾除臭降尘系统：设备可选配喷雾除臭降尘系统，可有效防止垃圾异味及扬尘弥漫，保障垃圾中转站的卫生整洁，更有效地保障环卫作业人员的工作环境和身心健康。

安全装置：压缩设备安装有防坠器等安全装置，从而加强了大箱后的检修、清扫地坑等工作的安全保护。

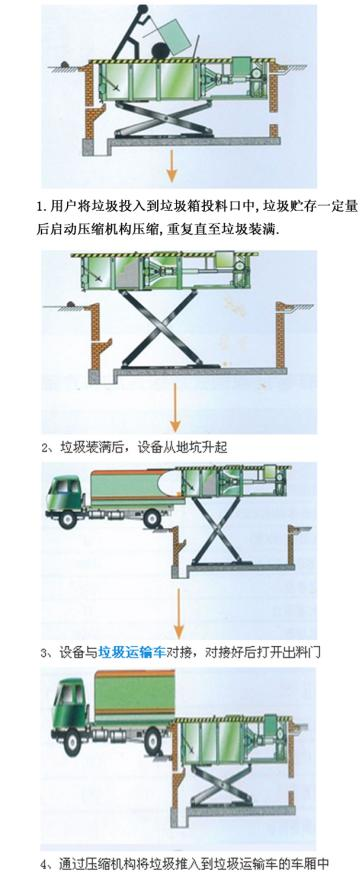

6、压缩站工作流程示意图

7、详细建造方案

    根据采购单位领导建造垃圾中转站的意向，本着投资少、工期短、见效快的原则下，达到既经济实用，又符合国家对垃圾处理的规定，满足目前垃圾中转的要求，特制定本方案，供贵镇参考。

一、建造内容：

    1、选择地址：由于中转站车辆进出繁忙，故需设在交通便利的路口，另外为避免中转站对周边造成影响，应选在小区或公共地点边角处。

    2、站房规则：建议每站布置1套设备，房屋高度要求为压缩机上方大于高4.5米，中转站门高大于4米，设备前端与车辆对接处向外5.5米内坡度不得大于3％，以利于车辆对接装载垃圾块。

    3、每个中转站安装电气控制系统和液压控制系统，来操作机器运行。液压泵站：单套设备使用功率为11KW。

    4、新建完成后中转站日垃圾处理量可达40吨，用来满足规划区域内垃圾处理要求，并需留有发展余地。

二、配套设施要求

    1、电源：三相四线，电压380V，频率50Hz，单套液压泵站使用功率11KW，单套污水泵使用功率1.1KW，若选配除臭喷淋装置3kw,合计压缩机设备单套使用最高功率15.1KW，结合中转站平时使用的其它电器，建议每站最低供电容量25KW。

    2、污水处理：压缩后的污水通过引导管，流入集水井,由自动排污泵抽入净化池或市政排污系统。

    3、操作人员：每套运行设备配备1名操作员负责操作。

    4、车辆配置：建议每套设备配套一辆车厢封闭式垃圾车（视距填埋场或焚烧场距离增加垃圾转运车数量）。

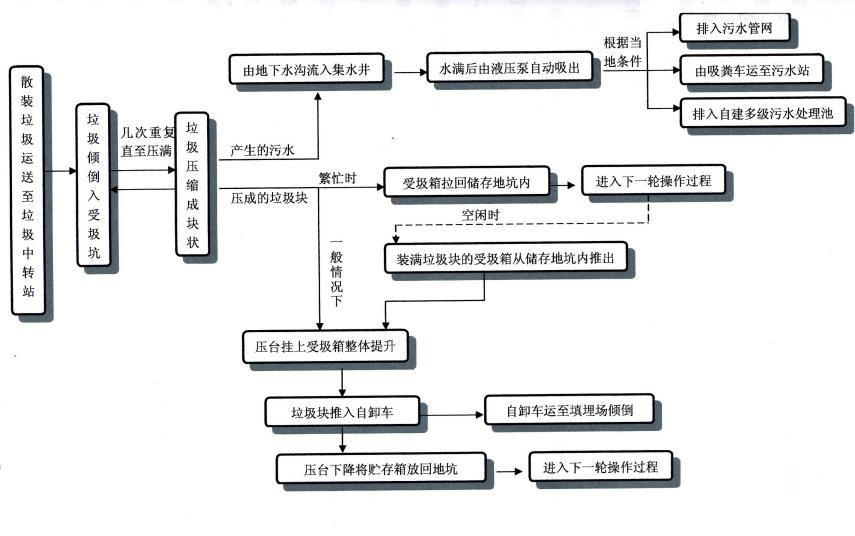

9、压缩站工艺流程示意图
