挂桶式垃圾车使用说明书
- 作者:程力公司 来源于：www.clwtk.com 发布时间:2023/7/10
挂桶式垃圾车使用说明书
一、概述
程力专用汽车挂桶式垃圾车（以下简称垃圾车）是用于城镇内的垃圾收集、转运、卸料作业的专用车辆。该车是由汽车底盘、自卸油缸、提升机总成、顶盖（选装）、附车架、垃圾箱体等组成。该车操作由液压控制系统来完成，控制方式可以为手动或电气控。该车主要用于城镇垃圾的垃圾收集、转运和卸料。操作开提升控制阀将垃圾桶随提升机向上升起并翻转倾斜，桶内垃圾被倒入车厢内完成垃圾单次装载，反向操作提升控制阀，垃圾桶随提升机而放下；完成垃圾装载后再进行倾卸时，操作自卸控制阀，垃圾箱绕后翻转轴倾斜体举，箱体后门打开，垃圾倾卸出箱体；
该车由液压控制系统来完成该车的提升机的上升和下降及垃圾的自卸功能，降低了工人的劳动强度和改善了工作环境。
该垃圾车的收运方式是目前国内广泛采用的垃圾收集转运方式，其专用装置的功能均以汽车发动机为动力，通过液压机构手动或电控、气控来实现。车辆的箱体采用优质炭钢板全密封焊接结构，具有强度高、重量轻，防尘、防溢不产生二次污染等优点。
垃圾车整车基本性能与原底盘车相同，用户请参阅原底盘车使用手册。本使用说明书仅介绍专用改装部分的有关操作、检查和维修保养。在使用车辆前，我们强烈要求您能够通读本说明书，并对其中的操作程序做到得心应手。我厂对产品将会进一步改进。产品的改进、性能的提高、结构的不断完善恕不另行通知，从而有某些说明不适用于您的特定车辆，敬请谅解。

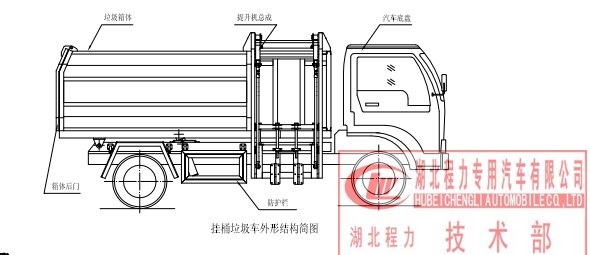

二、结构简图

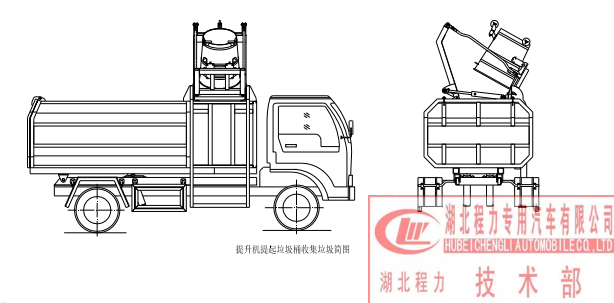

三、操作步骤在装载垃圾前，空载运转达到 6 个标准气压时，挂上取力器（驾驶室内方向盘左下方），检查各部件有无泄漏或异常后，再按照操作步骤进行操作；其具体操作步骤如下：垃圾装载步骤 1.首先将垃圾桶放置在提升机的挂钩处，再将提升或上盖（选装）操作手柄推至升起位置，箱体右侧提升机油缸或顶端上盖开盖油缸伸出，使提升机带动垃圾桶向上升起并旋转翻倒垃圾，垃圾进入箱体。松开操作手柄使其回到中位；如图：

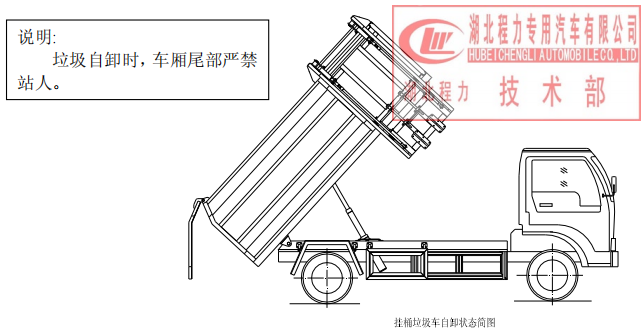

步骤 2.将提升操作手柄推至收回位置，箱体右侧提升机油缸或顶端上盖开盖油缸收回，使提升机带动垃圾桶向下回落并放置于地面，松开操作手柄使其回到中位，完成一次装载，然后松开取力器，该车可以运输行驶。另注意：箱体内若加装小刮板，请按操作指示牌的方向推动手柄，使刮板推出，将箱体前端的垃圾推刮到箱体后部，并且在再次装载垃圾前将手柄反向拉回，使刮板收回，手柄回中位；以防止垃圾倒入刮板和箱体前端而被卡住；若箱体内没有加装小刮板，为防止垃圾仅仅装在箱体前端，这时可将自卸操作手柄推至开启位置，箱体底部自卸油缸伸出，使箱体绕自卸翻转座旋转举起一定角度，使箱体前端的垃圾因自重而滑到箱体后部，完成后将操作手柄反向拉回或回中位，箱体下落放平松开手柄。垃圾自卸整车运转达到 6 个标准气压时挂上取力器，检查各部件有无泄漏或异常后，再按照操作步骤进行操作；步骤 1.首先松开箱体后门锁紧扣，然后再将自卸操作手柄推至开启位置，箱体底部自卸油缸伸出，使箱体绕自卸翻转座旋转举起，同时箱体后门在自重和垃圾的冲击下自动打开，垃圾卸出；如图步骤 2. 垃圾卸载完毕后将自卸操作手柄松开或反向拉回，箱体因在自重压下或在自卸油缸的收回下，箱体下落稳稳放置到副梁上，最后锁紧箱体后门；松开取力器垃圾箱放置完成，整车可以行驶
四、结构简述1、附车架程力垃圾站对接式垃圾车附车架采用 14、12、10 号低合金槽钢与 Q235、16Mn 等钢板焊接而成，并用多组 U 型螺栓与汽车大梁牢固联接。2、垃圾箱体垃圾箱体采用 10 号热轧普通槽钢、12mm、8mm、5mm、4mm 钢板等焊接而成，箱体为整体密封式结构，防止垃圾在运输过程中造成二次污染。3、液压系统该车液压油缸动作采用手动液压多路阀控制，液压多路阀控制油缸动作。操作简单可靠，便于维修。液压系统由油箱及过滤系统、油泵、多路换向阀、单向节流阀、油缸、油管等组成。系统的动力来源于发动机，通过取力器将动力分出，取力器带动齿轮泵工作。齿轮泵经吸油滤油器将液压油箱中的液压油吸入，多路阀（位于驾驶室外后、车箱前部）供油。多路阀工作时使后门油缸、自卸油缸产生动作，液压油缸不工作时，液压油经过多路阀直接回油箱。

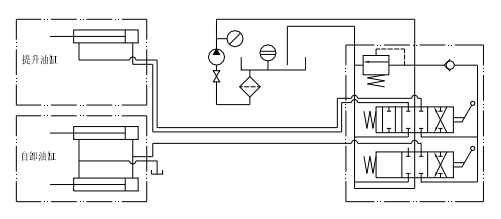

液压系统原理图：
五、维护保养1、汽车底盘和发动机部分的使用与保养按底盘车使用说明书的规定进行。2、新车在走合阶段，行驶里程在 1500-2500km 和举箱（推板）卸料 900 次以内，装载量以额定载质量的 70%进行，卸料时发动机不得锰轰油门。3、在油缸工作 300 次以后，应更换全部工作油。拧开液压油箱放油螺塞，再从上部加油孔注入新机油，然后启动发动机，试运行各油缸动作两次，确认工作可靠即可。4、高压油管每两年定期更换。在使用过程中发现有龟裂、损坏、肩部膨胀等现象时，应及时更换。5、经常检查液压系统漏油情况，并及时维修和更换油封。6、润滑采用汽车通用锂基润滑脂（GB5671-85），可用油枪从油嘴中打入，直至间隙中挤出为止。7、每天作业结束后清洗整车及车箱、提升总成。经常检查液压油存量，定期给各运动部位加注润滑油、各导轨表面涂抹润滑油。8、定期检查并调教齿轮油泵工作压力；检查滤油器滤芯，清除表面杂质或更换滤芯；定期更换液压油。六、注意事项1、该系列垃圾车严禁投入建筑垃圾物，以免损坏机件。2、液压系统操作时如发现运动异常，应立即停止工作，分析原因，排除故障。切勿强制施压作业。3、无论是啮和还是脱开取力器，都必须踏下离合器踏板；取力器和多路换向阀处于工作状态时，垃圾不得进入行驶状态。4、液压系统的调压装置为多路换向阀上的调压螺栓，该螺栓经校压调定并锁紧后，使用中不得随意调动。用户不允许随便调整油压。5、单向节流阀是控制液压油缸速度的装置，调定并锁紧后不得随意调动。6、对于举箱卸料的车型：车箱负载时，不允许快速降落，应通过操纵换向阀来控制其缓慢下降。因换油、清洗、检修而举升车箱时，必须支好车箱撑杆，防止车箱突然下降而发生意外。举箱卸料时，应选择平坦坚实的地面停车倾卸，车箱应随着物料的排出徐徐升起，以免车辆倾翻或车头抬起。倾泄物料时应先开启车厢后门；同理，物料倾卸完毕后应先放下车箱，再关闭后门。7、洗车时不得将水冲入液压油箱内。经常检查液压油面高度，液压油不足时要及时加注，全部油路接头不得漏油。8、检修时应防止碰撞，避免零件损伤、变形及划痕等。装配零件时必须注意清洗干净。七、液压系统故障判断及处理液压机构工作不正常时。应首先检查取力器是否正确啮合，油箱内液压油是否充足，吸油管球阀是否完全开启。1、液压机构无动作，按下列步骤依此检查。a、液压油箱内油量是否充足。不足时应加注液压油；b、观察油箱到油泵的进油管是否因老化而产生轰油吸瘪现象。如有此现象则应更换进油管。c、检查是否齿轮油泵失效。装上压力表，拧动调压螺栓，观察表是否达到规定值；d、如调压螺栓全部拧入后仍达不到规定油压，则是齿轮油泵失效，须更换齿轮油泵；e、如齿轮油泵工作正常，则是多路换向阀阀芯堵塞。应拆下阀芯，清除杂质，重新装入后使用。2、液压机构有动作但无力检查齿轮油泵是否失效，系统压力是否达到规定值。3、液压机构动作变慢检查齿轮油泵是否失效、吸油滤油器、回油滤油器芯是否堵塞。上一篇：CL-06型地埋式水平垃圾压缩机：下一篇
