      • CLW-JGFT15型分体式水平垃圾压缩机 (移机后上料型)

      • 作者:程力公司 来源于:www.clwtk.com 发布时间:2023/6/12

      CLW-JGFT15型分体式水平垃圾压缩机

      (移机后上料型)

      (一)、概述:

      CLW-JGFT15型分体式垃圾压缩机,是综合了国内领先技术,在借鉴成熟设备的基础上,针对用户在使用过程中出现的问题进行改进的新产品。该产品属于小型分体站,主要用于垃圾量较小的县城、乡镇,该成套设备具有以下特点:

      1. 垃圾的储存箱可与压缩主机分离,压缩主机可横向移动,以实现多工位作业;

      2. 垃圾储存箱采用密闭式设计,并设有排污口,压缩过程中污水通过排污口排水,由污水管道流向污水井,可有效避免在转运过程中垃圾臭味及污水流出,不会对环境造成二次污染;

      3. 设备压缩比大,占地面积小、土建要求简单,投资较少;

      4. 设备自动化程度高,采用进口高品质可编程控制器等元件,程序门设计有互锁功能,避免因误操作而造成设备的损坏;

      5. 整机外表整齐美观,结构紧凑,功耗小、效率高、占地面积小、噪声低、操作简便。

      (二)、整机概况

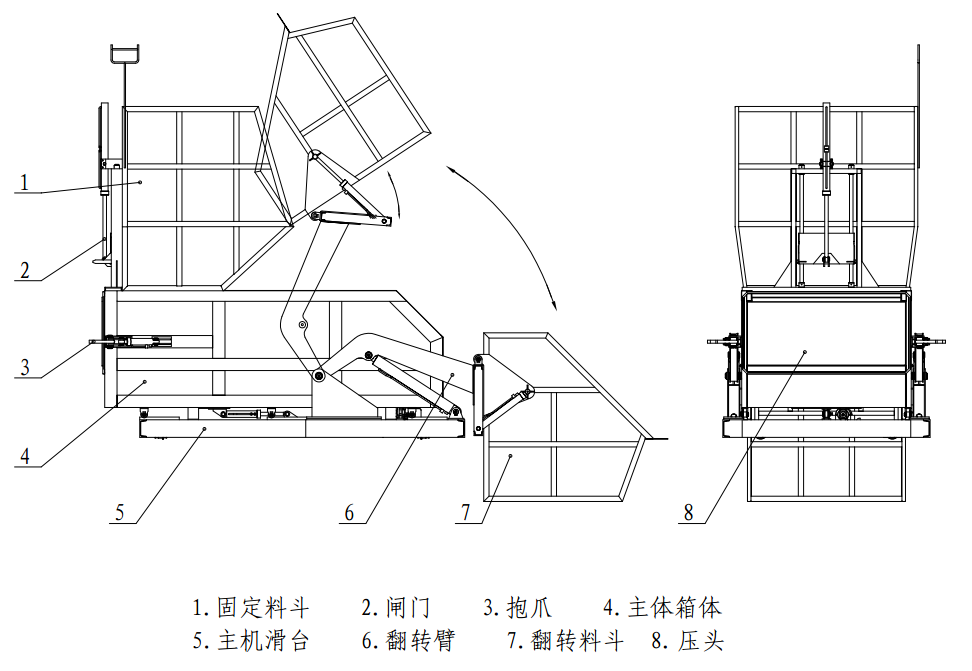

      2.1 整体外貌及各部件名称:


      2.2 主要结构形式简介:


      CLW-JGFT15分体式垃圾压缩机主要由:固定料斗、闸门(提升机构)、抱爪、主机箱体(含压头、压缩仓、液压电控系统)、主机滑台、翻转料斗、12方垃圾集装箱、14吨车厢可卸式垃圾车及设备基础组成。

      2.2.1 固定料斗

      它主要由钢板、型钢焊接而成,安装于主机压缩腔上面,是垃圾进入压缩腔前的料斗。

      2.2.2  闸门(提升机构)

      它主要由闸门提升架、导轨及提升油缸组成,用于开启及关闭垃圾集装箱的压缩口闸门。

      2.2.3  抱爪

      主要由安装于主机两侧抱爪与抱爪油缸组成,其在与垃圾集装箱对接时起固定及锁紧垃圾集装箱的作用。

      2.2.4  主机箱体

      主机箱体包含:主机箱体、压缩仓、压头、压缩油缸、滑轮、液压系统、电控系统等组成。其主要结构件采用Q345高强度结构钢焊接成成,具有较有的耐磨性;主机箱体上的滑轮与滑台导轨配合,使主机能相对滑台滑动,液压电控系统固定安装于主机箱体上,整体简洁美观。箱体容积12m3,匹配14吨车厢可卸式垃圾车。

      2.2.5  主机滑台

          主机滑台包含:滑台架、横移轮组、横移减速电机、滑轨、进脱机油缸组成。滑台上的横移轮组与设备基础上的导轨配合,通过横移电机驱动使滑台能在导轨上做横移运动,主机箱体通过滑轮安装于滑台滑轨上,通于油缸驱动可使主机相对滑台移动,完成进脱机动作。

      2.2.6  翻转臂、翻转料斗

      翻转臂、翻转料斗由高强度耐磨钢板及型钢焊接而成,翻转臂为摇臂式,由翻转臂油缸驱动完成举升和下降动作;翻转料斗铰接安装在翻转臂上,可跟随翻转臂上升及下降,同时翻转料斗由料斗油缸驱动,当翻转臂上升至高点后,通过油缸驱动料斗二次翻转,以增大卸料角度。

      !注意:系统工作压力由多路换向阀中溢流阀调节,出厂前已调好,切勿任意调整。

      2.2.7  电气控制系统

      该设备操作系统采用PLC控制模式,可实现故障警报,误操作提示,自锁、互锁功能,起到保护设备、安全运行的作用。操作简便易学,并且方便了检查和维修的进行。

      2.2.8  附加装置(选装)

      附加装置包括喷雾除臭降尘系统,排污系统及高压冲洗系统等部分组成。

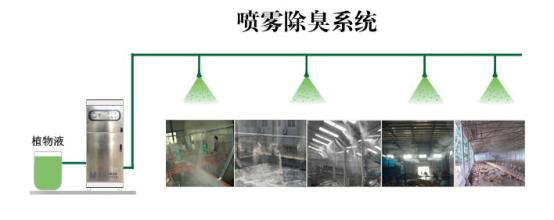

      (1) 喷雾除臭降尘系统(选装)


      1.主要技术参数:

      序号

      名称

      技术参数

      1

      高压泵

      压力:2.0~7.0Mpa

      功率:≤1.1kW

      2

      雾化喷嘴

      雾化量:40~50ml/min

      雾化粒径:20μm~30μm

      3

      电压

      380V

      4

      电控方式

      自动控制

      5

      加药方式

      手动

      2.主要性能要求:

      1)通过喷洒天然植物液,即时分解因垃圾频繁出入转运站产生的臭味,

      同时雾化液滴对扬尘起到抑制作用。

      2)设备具备全自动、可选择控制功能;

      3)具备自动缺水断电系统:能防止因无水时水泵空转,提高水泵寿命。具有电机过载/过热保护、漏电保护。能安全自动泄压,防止喷头滴水。

      4)水质过滤:强化型过滤器,能滤除5微米以上的杂质,有效解决水质问题防止喷头堵塞。过滤缸体不透明,以免阳光助长水藻类滋生。

      5)电控及自动控制系统:采用微型液晶控制器,可自由设定设备运行及停止时间。

      6)采用天然植物除臭剂,去味快、时间持久、无毒、无刺激。

      (1) 自动排污系统

      它主要由排污管、污水井、沉淀井、排污泵和排污电控箱等组成。压缩机压缩垃圾时,排出垃圾中的污水通过管道流入沉淀井中,当集水井中的污水达到设定的液位时,自动液控污水泵自动启动,将污水排入沉淀自流污水处理池内,经处理达标后排放。排污泵采用自动液控污水泵,大流量抗堵塞水力部件设计,能有效地通过泵口直径的5倍纤维物质和直径为泵口径50%的固体颗粒。水泵的浮球开关可以根据所需液位变化,自动控制泵起动与停止,实现了整个系统的自动化控制。排污电控箱用于水泵启动和停机,有对水泵电机过载保护和缺相保护功能,闭功能半将运行中的设备备有漏电、短路、超温、断相及漏水进行保护并触发相应的显示信号。

      (2) 高压冲洗系统

      电源供应伏/赫兹:220/50

      最大流量L/min:13

      尺寸mm:630*420*440

      工作压力MPa:8-11

      清洗方式:手持式

      额定功率Kw:2.2

      转速r/min:2800

      清洗机配有高压清洗机,用于对现场地坑中的污泥和设备上的脏污进行冲洗,冲洗后的污水随着排污槽排入污水井。

      (三)分体站生产工艺流程概述:

      下料—零部件焊接――机加工及热处理―――焊接件喷砂处理―――喷防锈底漆――-喷涂面漆――总装――调试――― 检验





      2.3转运站配置清单

      序号

      名  称

      数量

      1

      压缩主机(含压头、压缩仓等)

      1套

      2

      固定料斗

      1套

      3

      翻转臂、翻转料斗

      1套

      4

      主机横移机构

      1套

      5

      闸门提升机构

      1套

      6

      抱爪

      1套

      7

      液压泵站

      1套

      8

      电气系统

      1套

      9

      污水泵

      1套

      10

      喷淋除臭降尘系统(选装)

      1套

      11

      高压清洗设备

      1套

      12

      12m3垃圾箱体

      3个

      13

      14吨车厢可卸式垃圾车

      2辆

      三、设备技术参数及性能特点介绍

      3.1、分体式垃圾压缩设备技术参数

      项目名称

      单位

      产品型号及参数

      CLW-JGFT-10

      CLW-JGFT-12

      CLW-JGFT-16

      箱体容积

      m3

      10

      12

      16

      外形尺寸(料斗收起)

      mm

      ≥2800*2500*3500

      ≥3800*2500*4200

      ≥4200*2500*4700

      外形尺寸(料斗放下)

      kw

      ≥5300*2500*2770

      ≥6300*2500*3470

      ≥6700*2500*4570

      液压系统工作压力

      mpa

      25

      25

      25

      最大压缩力

      T

      ≥80

      ≥80

      ≥80

      垃圾块密度

       T/ m3

      ≥0.7

      ≥0.7

      ≥0.7

      料斗容积

      m3

      1.8

      2.1

      2.6

      电源

      V/HZ

      380/50

      380/50

      380/50

      上料方式



      一次性翻斗上料

      一次性翻斗上料

      一次性翻斗上料

      整机重量

      T

      ≤11

      ≤13

      ≤15

      压缩速度(快速来回)

      S/次

      30-50

      30-50

      30-50

      压缩速度(慢速来回)

      s/次

      50-70

      50-70

      50-70

      对接方式



      主机移动(或箱体移动)

      50-70

      50-70

      控制方式



      手动控制/PLC自动控制

      标准配置



      顶部上料,11KW电机,长源阀,进口柱塞泵,分体站配套垃圾箱2个

      选装配件



      侧装上料,后装上料,除臭喷淋装置,高压清洗装置

      配套车辆

      16-25吨勾臂垃圾车



      附、分体式垃圾压缩站垃圾处理能力说明

      1、压缩机单机理论处理能力说明:

      ①压缩腔容积:1.5m3; ②压头循环时间:40s;

      ③每小时理论压缩次数:3600s/40s=90次;

      ④压缩头每小时理论压缩垃圾体积为:1.5*90=126m3/h;

      ⑤生活垃圾单位体积重量:0.2T/m3;

      ⑥因此,每小时单机理论处理能力:0.2*120=25T/h;

      2、单套垃圾压缩机日处理能力说明:

      ①由于垃圾压缩设备实际运行过程中,存在收集车无法保证源源不断倒料,有倒料中断现象存在,另外有垃圾集装箱更换时间等因素,垃圾压缩机处理效率降低,一般按其理论处理能力的60%取值,则其每小时实际处理能力为15T/h左右。

      ②垃圾中转站每天按工作时间8小时计算,但环卫收运作业时间则每日集中在4-5小时左右的工作时间内。

      ③因此,单套垃圾压缩站日处理能力为60-80吨左右,完全满足用户的使用需求。

      3.2、12m3垃圾箱技术参数

      1)垃圾集装箱主要技术参数:

      序号

      项目

      参数

      01

      车厢外形尺寸

      4250 X 2330 X 1950 mm

      02

      车厢容积

      12立方米

      03

      主要材料

      Q345

      04

      边板厚度

      ≥4 mm

      05

      底板厚度

      ≥5 mm

      06

      车厢净重

      2850 kg

      07

      后门锁紧

      液压锁紧

      (2)垃圾转运箱主要技术要求:

      ①垃圾集装箱内设有污水收集槽,箱体两侧设有排污口,箱内垃圾压缩产生的污水可通过排污口与转运站污水导流系统对接,完成污水排出;

      ②垃圾集装箱箱门采用迷宫式橡胶密封结构,密封可靠,使用寿命长,确保运输过程中均不会出现污水泄漏,从而避免对环境造成二次污染;

      ③垃圾集装箱的后门采用液压锁紧,可通过快接头与车辆液压系统联接。从车厢可卸式垃圾车液压系统取力,可在车辆驾驶室内直接控制箱体后门的打开和锁紧

      ④箱体表面为光滑弧形面,箱体侧板采用整体结构,表面进行防锈处理后再喷涂面漆;箱体油漆涂层符合QC/T484中 TQ3甲级的规定。

      3.3、14吨车厢可卸式垃圾车技术参数

      项     目

      单  位

      CLW5161ZXXD5型车厢可卸式垃圾车

      尺寸参数

      整车外形尺寸

      mm

      7500x2470x3150

      轴距

      mm

      4700

      前悬

      mm

      1430

      后悬

      mm

      1370

      轮距

      前轮

      mm

      1900

      后轮

      mm

      1860

      接近角

      。

      20

      离去角

      。

      16

      最小离地间隙

      mm

      400

      质量参数

      整备质量

      kg

      7660

      额定载质量

      kg

      7945

      最大总质量

      kg

      15800

      性能参数

      最高车速

      km/h

      90

      最大爬坡度

      %

      35

      最小转弯直径

      m

      18.4

      制动距离(满载30km/h)

      m

      ≤10

      燃油油耗(限定工况)

      L/100 km

      27.9

      作业性能参数

      拉臂钩最大提升力

      kg

      15000

      拉臂钩钩心高度

      mm

      1530

      钩臂最大水平滑动距离

      mm

      900/1000mm

      导轨宽度

      mm

      1070

      钩箱时间

      s

      ≤60

      卸箱时间

      s

      ≤50

      倾卸角

      。

      49/50

      主要部件型式与参数

      项目

      东风天锦系列底盘

      汽车底盘

      底盘型号、类别、生产企业

      DFL116BX1V 汽车二类底盘 东风商用车有限公司

      发动机型号、生产企业

      ISB210 50东风康明斯发动机有限公司

      发动机最大功率/排量

      155Kw/5900/ml

      变速器型号、生产企业

      法士特8档变速箱  陕西法士特齿轮有限责任公司

      前/后桥

      4.5T/9T单级减速后桥

      后桥主减速比

      5.286

      轮胎

      1000R20

      燃油种类

      满足第五阶段排放要求的柴油

      排放标准

      国Ⅴ

      拉臂钩

      拉臂钩型号、生产企业

      程力专用汽车股份有限公司精工环卫厂

      拉臂钩最大提升力

      15000kg

      液压系统

      型式

      气控液

      主要元件

      液压油泵、操作阀、平衡阀、液压锁、钩臂主操作油缸、套臂内滑动油缸、液压油管、液压油箱

      系统额定压力

      20MPa

      液压油箱容量

      80L

      四、转运站工艺

      4.1、工艺流程图

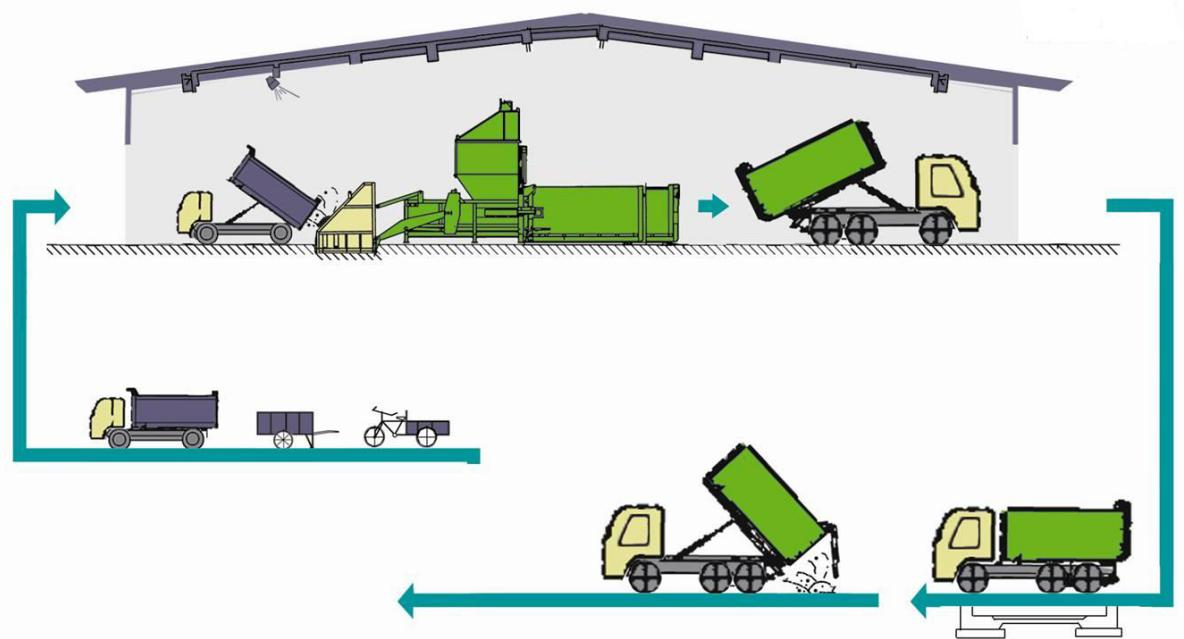

      4.2、转运流程图


      4.3、工艺说明

      4.3.1 主机与空箱对接:

      运输拉臂车回站后将空的垃圾集装箱放到压缩机前面的箱体轨道上,移位机构左移或右移,将压缩机移到与空集装箱对接的位置上,手动打开推拉箱的钩子,推拉箱机构自动将集装箱与压缩主机拉近,液压抱爪自动锁紧集装箱,闸门提升机构自动将集装箱闸门提起,该装置实施保证高峰时期,垃圾压缩机能够满负荷工作。

      4.3.2垃圾的倾倒

      收集车进入中转站后,主机与空箱对接,收集车驶向靠近作业车间垃圾进料口一侧的门,对准提料斗慢慢挺稳,当车辆停稳后,开始向提料斗内卸料。

      提料斗作为一个大容量的垃圾投料装置,垃圾在提料斗中通过举升机构连续不断地进入上料斗,上料斗正对着压缩腔,垃圾通过上料斗进入压缩腔内,保证压缩作业连续不间断进行,设备处理效率高。

      4.3.3 举升机构投料:垃圾收集车将垃圾倾倒在料斗中后,举升机构将料斗中的垃圾提升投入到压缩腔内,料斗平稳放下,垃圾收集车可再次进行垃圾倾倒。

      4.3.4垃圾压缩

      垃圾进入压缩腔后,启动压缩机, 压缩推头将压缩腔内的垃圾压入垃圾集装箱内,压缩推头将连续循环运行,直至垃圾压缩腔中垃圾数量不足时,垃圾压缩设备停止运行,等待下一次工作。垃圾压缩设备PLC可以根据不同垃圾处理量和不同压缩阶段自动选择不同压缩方式,保证垃圾压缩在整个压缩过程中均匀一致和良好压缩效率。



      4.3.5满箱前的压缩

      随着垃圾箱体里的垃圾逐渐增加到即将装满时,推头的压力增大,压力传感器将该信号传递给PLC ,在PLC控制下,推头后退的位移逐渐变小,垃圾进给量逐渐减少,直至停止进料后,推头继续压缩,进入最终压缩程序,彻底避免了最后一次垃圾进给量过多,导致垃圾压不进箱体、关不上门的现象,同时保证机箱脱离时没有垃圾掉落及后门垃圾流挂现象,此过程只有采用位移传感器信号传输技术才能实现。

      4.3.6最终压缩

      垃圾箱装满后,蓝色指示灯亮起,启动最终压缩程序,推头将自动加大压缩力,将垃圾进一步压实, PLC控制压头进行如下程序压缩:

      压缩头将运动到密封位置;

      压缩头将继续向前运动,并在该位置停留一段时间后压缩垃圾;

      闸门下落到推头上方,滤掉推头上方的垃圾;

      压缩头回到密封位置;

      闸门将落下来“斩断”垃圾。压缩头上的垃圾将被提升闸门推到压缩头的前面的垃圾箱体内;

      压缩头将再压缩几次,每次提升闸门都将“斩断”切口处的垃圾,从而保证垃圾箱体后门的密闭;

      最后一次,提升闸门将向下落到压缩头上面;

      压缩头回到密封位置;

      提升闸门关闭到位;

      该程序执行可有效保证垃圾箱分离时,不会在垃圾箱后门上形成夹杂、挂拖现象;

      压缩机作业全过程在封闭状态下进行,垃圾无敞口时间,不会发生垃圾散落情况;



      4.3.7箱体转运和垃圾倾倒

      换位后实载箱体通过拉臂车钩起垃圾箱运往垃圾填埋处置场,或站内临时存放地。

      该垃圾箱采用高强度钢板焊接而成,全密封结构,且在箱底有污水收集装置,保证污水排放与储存。后门结构采用迷宫式密封胶条保证污水不渗漏,不形成二次污染。
