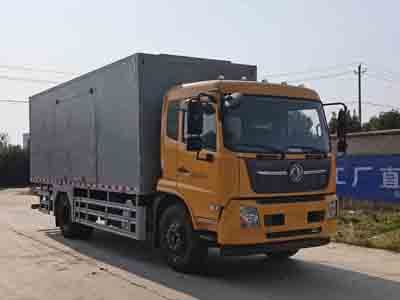

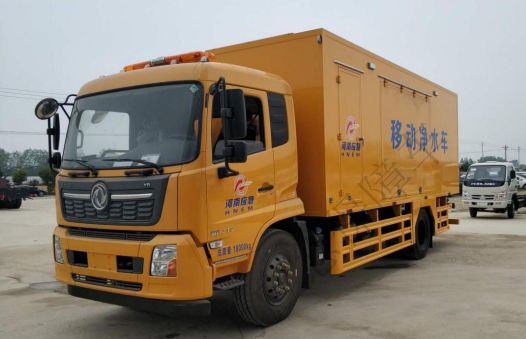

东风天锦 净水车　产品主要技术资料
产品名称：	CLW5180XJSD6型净水车	外型尺寸(mm)：	8960,8790,8360,7940,7700×2550×3650
底盘型号：	DFH1180EX8	货厢尺寸(mm)：	××
前排乘客：	2,3	额定载客(人)：
总 质 量 ： (kg)	18000	接近/离去角(° )	17/10
额定质量： (kg)		前悬/后悬(mm)：	1400/2860,1430/2860,1430/2830,1430/2730,1430/2560,1430/2470
整备质量：(kg)	17870,17805	最高车速(km/h)：	98
排放标准：	GB3847-2005,GB17691-2018国Ⅵ
整车说明：	1.装备有取水系统、净化系统等设备,用于提供生活用水和饮用水的厢式专用作业汽车;2.仅采用4500,4700轴距,整车长/前悬/轴距/后悬对应关系为(mm):8960/1400/4700/2860,8960/1430/4700/2830,8790/1430/4500/2860,.防护材料:Q235,连接方式:左右侧面防护与副梁采用焊接连接,后防护焊接连接,断面尺寸(宽×高):50×120(mm),后防护下边缘离地高度450mm.4、厢顶部封闭,不可开启;5.ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司, 4460046450/威伯科汽车控制系统(中国)有限公司,J ABS/焦作博瑞克控制技术有限公司.6.随底盘选装驾驶室.

CLW5180XJSD6型净水车　底盘参数
底盘型号：	DFH1180EX8	燃油种类：	柴油
轴 数：	2	前 轮 距(mm)：	1876,1896,1920,1950,1914,1934,1980,2000,1815,1860
轴 距(mm)：	4500,4700,5000	后 轮 距(mm)：	1820,1860,1800
轮 胎 数：	6	轮胎规格：	10.00R20 18PR,275/80R22.5 18PR

CLW5180XJSD6型净水车　发动机参数
发动机型号	发动机生产企业	排量（ml）	功率（kw）
B6.2NS6B210;	东风康明斯发动机有限公司;	6200;	154;

净水车技术规格书

型号	东风天锦
驾驶室	采用全封闭驾驶室，全钢框架焊接结构，液压缸倾翻、带安全锁止装置；所有座椅配置安全带；每个门框两边各有1个扶手，单排驾驶室，原装独立通风冷暖空调；底板与发动机之间保温。驾驶室内部带冷暖空调、收音机、行车记录仪和车内视频监控系统（支持24小时存储功能，存储卡32G），预留车载电台电源接口（随车配备1台350M（或370M）车载台）；
发动机	国六排放，涡轮增压，水冷，柴油，额定功率：154kw
驱动形式	4×2
最高时速	98km/h
总质量	18000kg
油箱	配备燃油过滤网，油箱盖带锁，
轮胎	全车子午线钢丝轮胎，带胎压监测系统，适应公路、越野、松软等不同工况路面。
悬架	前后悬架采用抛物线板簧＋橡胶轴承结构
蓄电池	带可拆卸蓄电池箱盖板，容量180AH，免维护蓄电池。
总电源开关	在驾驶室内和电瓶处分别设置。
装置	ESP电子车身稳定系统、ABS（防抱死制动系统）、EBS（电控制动系统）、排气制动、发动机缸内制动、缓速器。
后视镜	两侧配外置曲面后视镜、广角后视镜，副驾驶侧门配盲区照地镜，驾驶室前盲区镜（左 2，右 4）
电气系统	整车配备驾驶室内控及底盘手动双电源总开关；警灯、警报器、标志灯、示廓灯等操控开关设在驾驶室内，独立电路设计；驾驶室顶部配长排警灯（红红），警报器功率200W，带扩音喊话功能；配备原厂的倒车雷达、倒车影像系统。屏幕为彩色显示器，尺寸不 7 吋。预留 24V10A 接口 3 个，12V10A 接口 3 个，2A USB 接口 3 个， 220V5A 交流电源接口 2 个。加装警灯和天线等设备时要做好工艺孔防水处理。 采用 CAN 系统，配备数据采集器，预留数据端口，具备采集上装主要设备信息的功能。
其他配置	配置安装360度全景影像系统（360度全景监控系统可通过车头、两侧及车尾的4个摄像头检测周围环境状态，形成360度全景影像；配备7寸彩色显示屏，支持分屏和单屏；支持24小时存储功能，存储卡32G）和倒车雷达；

1.4净水设备成套设备配置清单



净水车2.5T/H生活用水+1.0T/H直饮水水处理设备
一、潜水泵		1台
	型号：	QDX7-18-0.75S
	品牌：	上海人民
	功率：	0.75KW
	电压：	220V
	材质：	304不锈钢
	备注：	带浮球阀，预留20米电缆
二、原水箱		1个
	规格：
	备注：	水位与主机联动自动控制，含水位控制器
三、预处理部分
1	原水泵	1台
	型号：	CHL4-40
	品牌：	南方
	功率：	0.75KW
	电压：	220V
	材质：	304不锈钢
2	全自动多介质过滤器	1套
	操作方法：	全自动
2-1	过滤罐	1只
	材质：	304不锈钢
	型号：	Φ300mm×1400mm
	备注：	含中心管及布水器
2-2	全自动微电脑控制阀	1台
	型号：	GL2-2
	品牌：	克莱阀
2-3	填料
	材质：	精制石英砂
	型号：	10-20目    150kg
3	全自动活性炭过滤器	1套
	操作方法：	全自动
3-1	过滤罐	1只
	材质：	304不锈钢
	型号：	Φ300mm×1400mm
	备注：	含中心管及布水器
3-2	全自动微电脑控制阀	1台
	型号：	GL2-2
	品牌：	克莱阀
3-3	填料
	材质：	净水活性炭
	型号：	20目       50kg
4	全自动软水器	1套
	操作方法：	全自动
4-1	过滤罐	1只
	材质：	304不锈钢
	型号：	Φ300mm×1400mm
	备注：	含中心管及布水器
4-2	全自动微电脑控制阀	1台
	型号：	GR2-2M
	品牌：	克莱阀
4-3	填料
	材质：	国标树脂 001*7
	型号：	001*7    57L
4-4	盐箱	1个
	型号：	V=100L
	材质：	PE水箱
4-5	吸盐阀
	型号：	F434
	材质：	UPVC
	备注：	注水保护防溢水，防干抽
★	树脂再生剂（赠送）	10kg/袋                                            5袋
5	主机保安过滤器	1套
	型号：	3芯20寸
	材质：	304不锈钢
5-1	滤芯	3支
	材质：	熔喷PP
	型号：	20寸
6	生活用水紫外线杀菌系统	1套
6-1	生活用水紫外线杀菌器	1套
	规格：	流量2.5T/H（过流式）
	品牌：	国产优质
6-2	生活用水保安过滤器	1套
	型号：	3芯20寸
	材质：	罐体304不锈钢材质，MF滤芯
	备注：	水净化系统出水供生活用水
四、RO主机部分
1	高压泵	1台
	型号：	CDLS2-18
	品牌:	南方
	材质：	304不锈钢
	功率：	2.2KW
	电压：	380V
	备注：	配套变频软启动器
2	反渗透膜壳	4支
	材质：	304不锈钢
	型号：	4040-1
3	反渗透膜	4支
	品牌：	合资润膜（RM）
	型号：	RM-ULP-4040
4	低压保护开关	1只
	型号：	BD-A6
	产地：	台湾
5	流量计	2只
	材质：	LZT-25
	型号：	管道式
6	压力表	3只
	材质：	外壳不锈钢，油浸式
	型号：	3.0MPa/1.0Mpa
7	电磁阀	2只
	材质：	304不锈钢阀体
	型号：	UW-25/RSPS-20/220V
8	管阀系统	1套
	材质:	全卫生级304不锈钢管阀，卫生快接
9	电导仪	2台
	型号：	EC-400
	品牌：	SUNHO
	备注:	原水电导率+产水电导率
10	程序控制系统	1套
	型号：	RO-PLC
	品牌：	SUNHO
11	电控箱	箱体304不锈钢定制                           1只 确保各系统供电安全，并可对过程参数进行监控
	备注:	正泰低压电器，流程显示，故障报警，供水控制
12	不锈钢机架	1只
	材质：	304不锈钢
	规格：	外形尺寸：1850*650*1700mm（实际尺寸:±10%）
	产地:	武汉安吉尔
五、纯水箱		1只
	规格型号
	品牌	水位与主机联动自动控制，含液位控制器
六、饮用水供水及杀菌系统		1套
1	恒压变频供水系统	1套
1-1	供水泵	1台
	型号：	CHL2-40
	品牌：	南方
	功率：	0.55KW
	电压：	380V
	材质：	304不锈钢
1-2	变频器	1台
	品牌：	三晶
1-3	稳压罐	1台
	材质：	304不锈钢
1-4	压力传感器	1台
	品牌：	国产优质
1-5	配套管阀	1套
	材质：	卫生级304不锈钢
2	饮用水紫外线杀菌器	1套
	规格型号：	水处理量1.0T/H(过流式)
	品牌：	国产优质
3	饮用水保安过滤器	1套
	型号：	3芯20寸
	材质：	罐体304不锈钢材质，MF滤芯
	备注：	反渗透系统出水供饮用水
备注：1、本项目水处理设备产水量满足生活用水2.5T/H，饮用水1.0T/H。       2、本项目配置为全不锈钢结构 。       3、本项目主机供电采用220V电压, 功率4.5KW，每组RO增加排水阀防冻。设备正常工作水温：5℃~45℃ 4、预处理系统设置一键排空功能、 5、本项目原水进水管、纯水出水管、设备排水管及供水设备连接管均由汽车改装厂根据车厢内空间自行连接。 6、全套设备安装所需空间约（长*宽*高）：2200*1600*1900mm。

供水出水装置区：

设置4个生活用水取水口和6个直饮水取水口；出水口分热水和冷水，水龙头采用食品级不锈钢材料，冷热水出口用颜色及金属蚀刻标识区分，直饮水分热水、冷水，热水储水量50L、水温≥90℃。

配置明细

厢体结构

厢体采用钢制框架和铝合金型材专用连接件结构，净水车箱体采用不锈钢板内蒙皮,优质铝板为外蒙皮，矩形钢管作骨架焊接而成，骨架在焊接前需进行防腐处理，裙箱采用方管焊接厢体骨架，进行磷化防锈处理，再进行着黑柒处理。制作采用当前房车生产成熟的工艺，整车全面融入轻量化设计，倡导节能环保的绿色制造理念和科学的人机工程，突出高效人机互动与安全便捷的应急功能特色，严格执行军警用车辆的可靠性标准要求。器材室厢体为铝合金材质，内部器材骨架为铝合金型材和板材构建。内饰板、内饰底板采用4mm氧化铝合金花纹板；卷帘门、翻板门：有锁，把手和锁销坚固耐用，不易变形，门体及锁止装置须保修3年。每个器材厢内有照明灯，可开闭控制；车尾部右侧1个登入车顶的折叠式爬梯。车顶具有防滑涂层，充分防滑。翻板踏脚材质使用钢框架覆铝合金花纹板，表面有防滑措施，离地高度合适，阻尼适中，有可靠锁止保证行车时不会自动翻下；仪表板及板上设备所有控制手柄、开关、指示灯的近旁都有金属腐蚀形成的中文标识，说明其用途和开关方向；有水管路布置图和操作步骤说明，采用金属腐蚀板的形式固定在适当位置。所有说明牌和标牌都具有持久性和高附着性。全车主要部件采用内涂层、磷化等方式进行防腐防锈处理；车辆喷涂按照消防救援局涂装要求和标准执行。整车按国家标准配齐随车设备，设备布置合理；

净水车主要配置及构成

净水车由底盘、保温厢体、加热保温系统、车载发电系统、取水贮水系统、水净化系统、苦咸水淡化系统、自动控制系统和开水供应功能等组成。净水车采用膜处理技术，操作使用方便，机动性能好，自动化程度高，是一种高新技术供水装备。能抽取地表水、地下水、苦咸水及其它常规污染水制成饮用水。总体布置形式为水罐水箱区，设备装置区，供水取水区，配套设备及工具存放区。采用厢式厢体，车厢装有登顶爬梯便于上顶部，车厢下裙部设有器材箱；设备区内安装存放水箱、净水系统、电控箱、消毒设备、水质检测设备、供水管路、增压泵、潜水泵或浮艇泵、发电机；水箱及管路采用食品级不锈钢；

1、厢体采用聚氨酯发泡技术制作的保温厢体，外蒙皮为2mm厚防锈铝板、内蒙皮为1.5mm不锈钢板。

2、供电系统用发电机供电，也可直接接入市电。发电机供电由发电机组、配电控制系统等组成。发电机额定输出功率为12kVA，机组燃油箱容量为40L，机组连续运行时间：8h；净水车配有外部电源电缆卷盘，当有外部电源时，用随车配备的电源电缆卷盘连接外部电源提供整车设备所需电源。

3、加热保温系统

净水车在冬季使用时，发电机在厢体内散发的热量就能解决设备防冻问题。只有在贮存或驻车时，接入220V电源，碳晶加热板才开始工作，控制厢内温度为0-5℃，保证设备不会冻坏。为了防止车厢外部取水/出水软管上冻，特增设取水/出水加热套管。



水净化系统

水净化系统包括分离器1、分离器2、紫外线消毒器等，是净水车进行水净化的核心组成部分。其基本流程为：原水→分离器1（将原水中的颗粒状物体与水分离）→分离器2（将原水中的杂质、细菌、颗粒物等进行过滤及有机化合物的吸附,将原水变成净化水）→紫外线消毒器（通过紫外线光波照射杀灭水中的细菌、微生物）。水净化系统用于对原水进行净化、消毒处理。
5、苦咸水淡化系统

反渗透RO膜组件、高压泵、调节水箱、控制阀门等组成。苦咸水淡化系统用于将净化后的水经过反渗透淡化，将水中溶解的大量无机物去掉，去除苦、咸、涩的味道，使其淡化成饮用水。
6、自动控制系统

主要由主控制箱、电控箱、外接电源箱、紫外线消毒控制器、传感器、外部电源输入电缆卷盘、潜水泵电源输出电缆卷盘、暖风机电缆卷盘、泵和电磁阀等组成。
7、开水供应系统

配备全自动燃油锅炉，具有开水供应性能，实施后勤供水饮开水保障。
8、电器系统

警报器、警灯、电台、器材箱照明等上装部分电气为独立式附加电路，控制器件安装在驾驶室内；2.警灯警报：驾驶室顶部设置1.6米长排爆闪警灯，驾驶室内设置200W警报器材并附有扩音系统，在驾驶室可控制扩音器。车厢两侧、尾部等安装爆闪灯。3.驾驶室内设有彩色倒车监视器。
 9、车身颜色

按照《消防救援局关于做好消防救援车辆外观制式涂装工作的通知》（应急消[2019]76号）要求进行涂装。

车身漆料：优质聚氨酯烤漆。

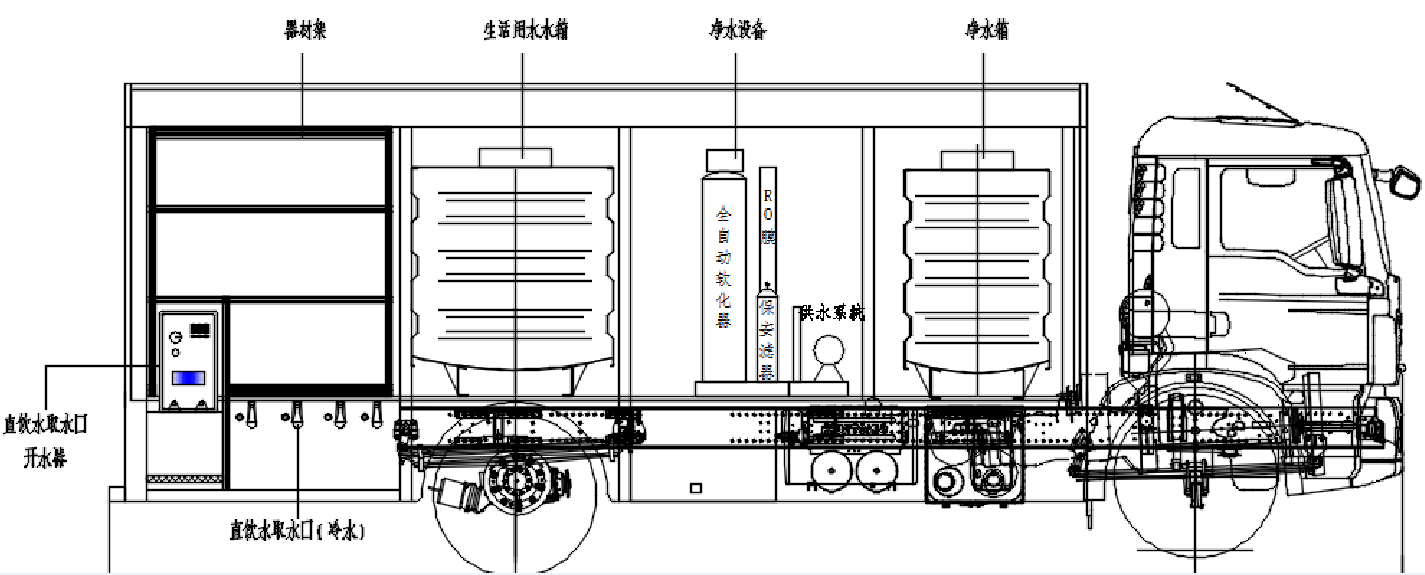

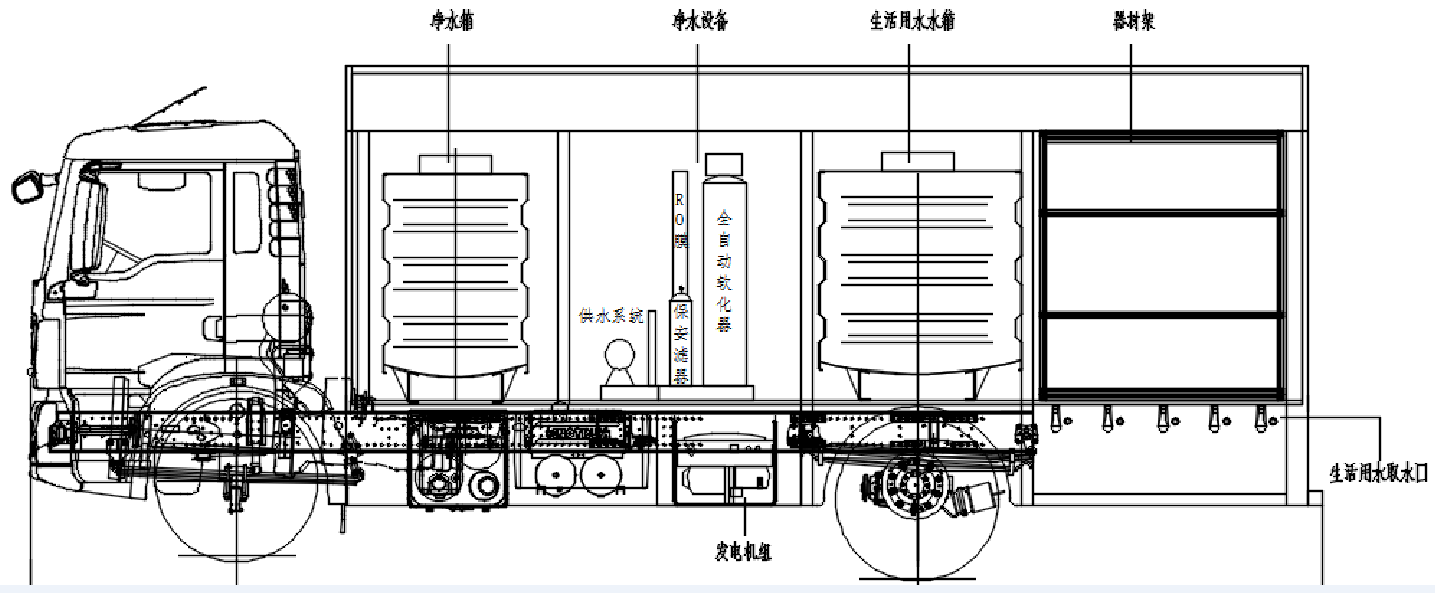

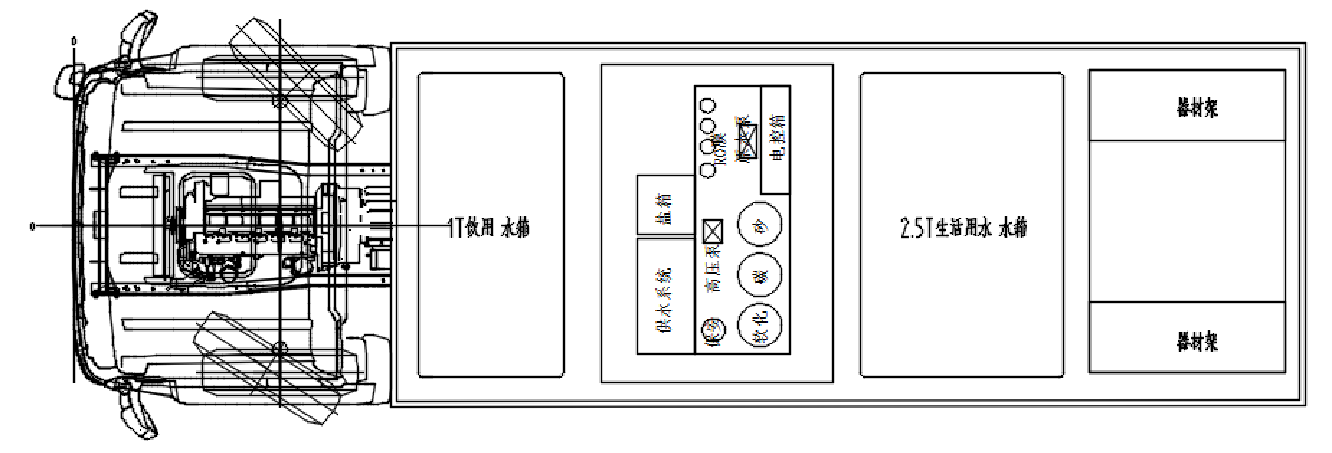

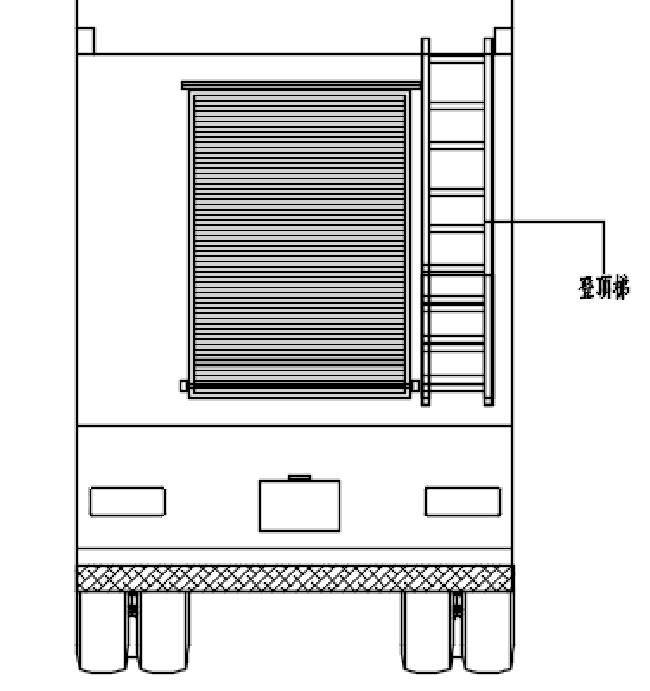

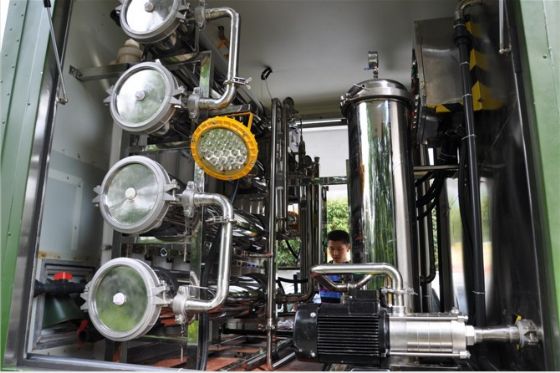

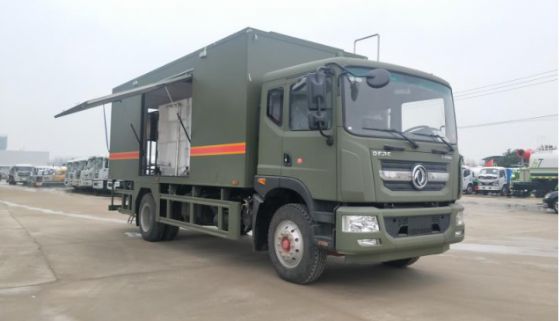

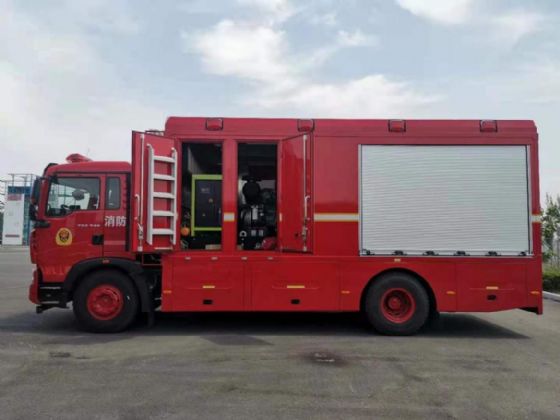

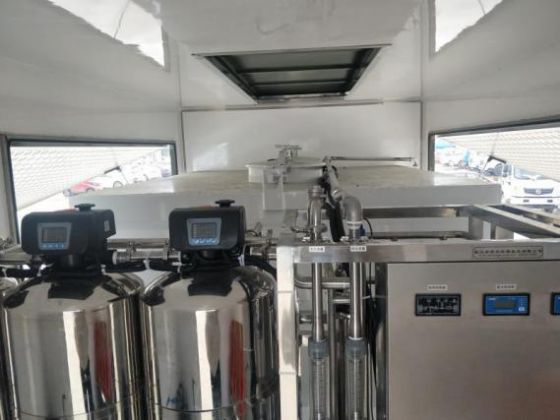

一.净水车整车布局图：

主要设备参数

1、净水车净水设备介绍

净水系统指标：产水量：生活用水2.5T/h、饮用水1T/h；

净化能力：净化Ⅰ、Ⅱ、Ⅲ类地表水，有粗滤、精滤、反渗透、紫外线杀菌消毒。地表水通过净化后可直接饮用，达到GB/T5749-2006生活饮用水卫生标准要求；

净水处理工艺：石英砂过滤+活性炭过滤+软化+保安过滤器+单级反渗透系统+供水系统+紫外线杀菌系统;

粗滤、精滤、反渗透、紫外线杀菌消毒等消毒设备均提供3次无偿更换保养（含材料、人工、差旅费用等）；

净化能力：净化Ⅰ、Ⅱ、Ⅲ类地表水，净化后的水可达GB/T5749-2006生活饮用水卫生标准要求

应急净水车2.5T/H生活用水+1.0T/H饮用水制水设备

技术方案


 1.1净 水 设 备 设 计 方 案

一、设计依据

1.1 《给水排水设计手册》第4册 工业给水设计手册

1.2 《给水排水设计手册》第6册 工业排水设计手册
1.3 GB50069-2002 给水排水工程结构设计规范
1.4 GB50332-2002 给水排水工程管道结构设计规范
1.5 CECS124：2001颗粒活性炭吸附器水处理设计规程

1.6 GB/T19249《反渗透水处理设备》
1.7 《水处理设备油漆、包装技术条件》(ZBJ98003－87)

1.8 《低压配电装置及线路设计规范》(GB500 54－2011）

1.9 《程序控制器》(IEC 1131）

1.10.《反渗透膜元件制造公司【RO设计导则】》

1.11. JB/T2932-1999《水处理设备制造技术条件附》

1.12. GB/T13384-2008《机电产品包装通用技术条件》

1.13  ANAUTICS 、DOW、CSM的反渗透设计导则

1.14 JC692《反渗透水处理装置用玻璃纤维增强塑料压力壳体》

1.15 符合GB5749-2006《生活饮用水卫生标准》

1.16 其它相关设计规范



二、设备总则

2.1 本方案仅适用于贵公司应急净水车2.5m3/h生活用水和1.0m3/h纯水工程。其中包括纯水装置的设计、制造、供货、安装、调试、性能保证、试验和检验等方面的技术要求。

2.2 本方案提出的技术方案符合国家及其部门标准规范、企业标准规范。

2.2.1 符合国家生活饮用水卫生标准GB5749-2006

2.2.2 国家锅炉补给水标准；

2.2.3 以及其它相关标准；

2.3 应急净水车适用场合：

2.3.1 沙漠及边缘地区石油、探矿等野外作业区；

2.3.2 部队战地演习、战地医院、抗洪救灾等；

2.3.3 舰艇锅炉补给水、守岛、边防部队；

2.3.4 石油平台、工矿、企业等（临时）应急用水。

2.4 移动净水设备的优点：

2.4.1 能够适应源水水质复杂的环境；

2.4.2 产水稳定，不易堵塞，操作简单；

2.4.3 水质优良，符合相应的水质标准；

2.4.4 自备发电机和动力泵，无需外接电源；

2.4.5 设备安装在车内能方便移动，整车布局结构合理，而且具有减震措施。



三、设计条件

3.1 系统进水水质特性以用户提供为准；

3.2 设计生产能力：饮用水

序号	用  水  点	用  水  量(m3/hr)	水质要求
1	生活用水	2.5(m3/h)	经预处理系统净化
2	饮用水	1.0(m3/h)	符合GB5749《国家生活饮用水卫生标准》

3.3 装置布置：参考买方提供的设备平面布置图

3.4 工    艺：预处理系统+反渗透系统（单级反渗透）+供水系统+紫外线杀菌系统

四、技术条件和指标

4.1 原水情况：Ⅰ、Ⅱ、Ⅲ类地表水

4.2水处理设备指标：

4.2.1 预处理出水：产水量:2.5m3/h

4.2.2 单级反渗透装置：产水量 : 1.0m3/h（25℃）

                     脱盐率  一年内≥98％

                     回收率  ≥60％

五、工艺系统说明

5.1 一般说明

系统的配置和设置完全能够满足在进水条件下的要求，以自动（反渗透部分）、节能、操作简单、环保及安全为原则，并保证系统能长期稳定运行。

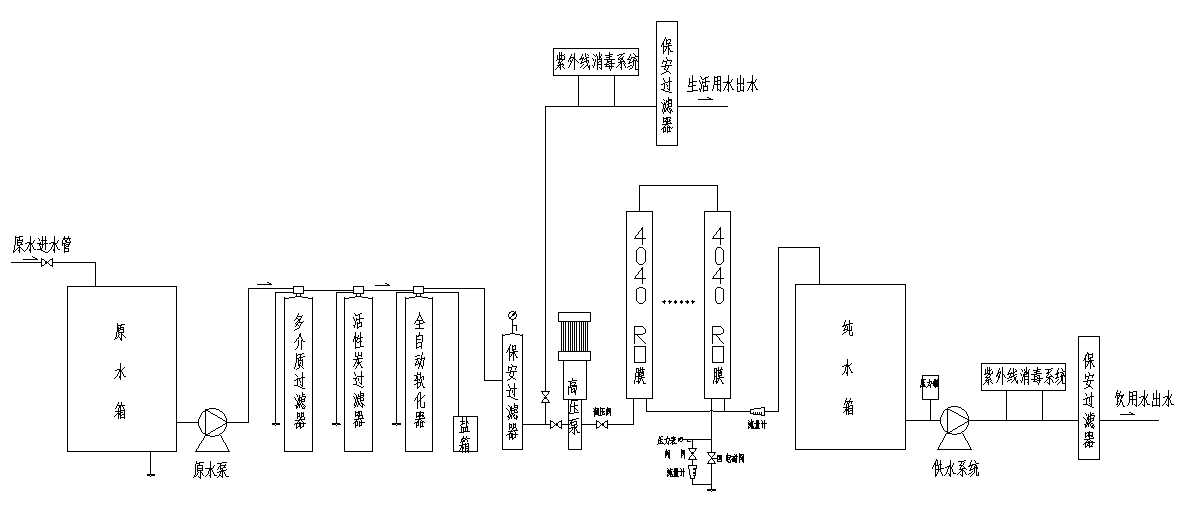

5.2 工艺流程简图

1.2净水设备工艺流程说明

一、原水箱（用户自备）

水源为自来水，可以将水引到水箱中，其一，可以起到沉淀的作用，另外，可以保证有充足的水源，保证原水泵的供水要求。

二、原水泵

    原水泵采用1台卧式单级离心泵，确保原水的压力和扬程。

三、多介质过滤器

系统设置了1台立式多介质过滤器，过滤器上层滤料为粗砂，下层为精选的石英砂，其目的是滤除水中的胶体、悬浮物和部分有机物，将出水的污染指数(SDI)控制在4以下。当过滤器的进、出水压差升到一定值或出水污染指数大于4时，即滤层吸附饱和，应对过滤器进行反洗以恢复其过滤功能。过滤器阀门为自动阀,以保证其操作执行机构的高质量和可靠性。

四、活性炭过滤器

系统设置了1台立式活性碳滤器，过滤器滤料为精选的净水活性碳，其目的是滤除水中的余氯和部分有机物，对中水异味、胶体及色素有较明显的吸附去除作用。当过滤器的进、出水压差升到一定值时，即滤层吸附饱各，应对过滤器进行反洗以恢复其过滤功能。同多介质过滤器一样，该设备采用自动阀控制，以保证其操作执行机构的高质量和可靠性。

五、全自动软化器

树脂软化装置是采用离子交换原理，去除水中钙、镁等结垢离子，通常由控制器、树脂罐、盐罐组成的一体化设备。其控制器可选用自动冲洗控制器，手动冲洗控制器。自动控制器可自动完成软水、反洗、再生、正洗及盐业箱自动补水全部工作的循环过程。盐罐主要装备盐用于树脂胞和后的再生。

六、保安过滤器

    为防止膜元件在运行过程中被固体颗粒损害，在进入反渗透之前设有1台5μm精密过滤器，其作用是截留来自预处理出水中大于5μm的颗粒进入反渗透系统。这种颗粒经高压泵加压后可能击穿反渗透膜组件，造成大量漏盐的情况，同时可能会划伤高压泵的叶轮。本系统保安过滤器采用熔喷聚丙烯PP棉滤芯，深层过滤，具有纳污量大、寿命长、易更换的优点。当过滤器进出口压差大于设定值（通常为0.07-0.1MPa）时应当更换。

七、反渗透系统

    反渗透是目前水处理系统设备中应用最广泛的一种脱盐技术，具有极高脱盐能力，且运行安全、灵活，操作简单。

7.1 高压泵

    高压泵为反渗透膜组提供足够的进水压力，维持反渗透膜的正常运行。本系统反渗透入口设有1台不锈钢立式多级高压泵.

7.2 反渗透膜组

反渗透是整个脱盐系统的执行机构，其作用是脱除水中的可溶性盐份、胶体、有机物及微生物。系统设置1套反渗透，产水量1.0m3/h，回收率为60%，总脱盐率不低于98%（第一年）。

反渗透膜采用RM(美国)4040反渗透膜，此型号反渗透膜的长度为40”，直径4”，膜面积78平方英尺（7.2 m2）。

7.3 控制仪表

为了控制、监测反渗透系统正常运行，还配有一系列在线测试仪表，包括电导率仪、流量计、压力表、取样装置和低压保护开关等控制和监测仪表。反渗透操作为全自动，浓水排放流量根据管线上安装的调节阀来固定。

7.4 管路系统

本系统采用304不锈钢管阀，系统纯洁度达到纯水用水标准。

八、纯水箱（用户自备）

反渗透出水进入纯水箱，储水待用（配液位控制器1套）。

九、恒压变频供水系统

本项目采用国际先进的变频调速技术，通过压力传感器，将用水量的变化信号变成电子信号，依据用水量的需求,自动对水泵进行转速调整，使供水压力自动维持在设定的压力值。供水质量高，节能效果明显，高度自动化，可实现无人值守。

具有手动、自动转换功能，在调试和维护维修时进行手动工频供水；节能效果明显。

十、紫外线杀菌器

紫外线杀菌器采用天然紫外线光能量消灭微生物污染，水流从底部进入紫外反应器，绕着石英套筒导热保护的高输出低压汞气灯旋转，紫外灯放射出波长为253.7毫微米的强大紫外线能量，微生物一旦吸收紫外光能，其生命机制的遗传部分便遭遏制；即脱氧核酸被分解，不能再复制繁殖，经处理的水流由反应器顶部的水门流出，可供安全使用。

1.3净水设备控制系统说明

一、概述

多介质过滤器、活性炭过滤器及全自动软化器采用自动冲洗功能,反渗透装置采用自动操作。

二、控制系统结构

控制系统的结构方式为：自动控制。

三、控制系统的功能

3.1 系统程序控制

本控制系统中，程序的任务主要是针对、反渗透装置及其它水泵与液位的联锁。控制系统中的程序控制根据工艺运行要求，以完成以下控制功能：

1）反渗透装置的启动、停运及高、低压保护等

2）水泵与水箱液位的联锁等

3.2 系统的自诊断功能

系统的自诊断功能是在自动控制的基础上，系统的自诊断功能提供系统的故障信息以及相关的报警，对于系统的维护及维修起了重要的辅助作用。

3.3 多介质过滤器系统控制

多介质过滤器设有自动阀控制,正反冲洗可根据原水的水质情况设置正反冲洗的时间。

3.4 活性炭过滤器系统控制

活性炭过滤器设有自动阀控制, 正反冲洗可根据原水的水质情况设置正反冲洗的时间。

3.5 全自动软化器系统控制

全自动软化器设有自动阀控制, 正反冲洗及树脂吸盐再生可根据原水的水质情况设置再生周期。

3.6 反渗透系统控制

反渗透装置设置可以根据流量计和压力表显示的数据,并调节相应的阀门,保证反渗透系统的正常运行.

3.7 高压泵的保护系统

反渗透装置的高压泵进出口装有低压和高压保护开关，当供水量不足使高压泵入口的水压低于某一设定值时，会自动发出信号停止高压泵，保护高压泵不在空转情况下工作；当因其他原因或误操作，使高压泵的出口压力超过设定值时，高压泵出口高压保护开关会自动延时切断供电，保护高压泵的运行安全。

3.8 反渗透运行控制

反渗透装置的投运或退出主要是控制高压泵的起动或停止来实现，而高压泵的启停是通过水箱的水位变化来决定的。

整车供电系统

整车供电系统由移动电缆盘、防水电源连接器、电气集中控制系统、发电机及电气线路元件组成。电气集中控制市电优先接入，同时自备发电机也可以快捷切换输入。

电气集中控制系统

整车电气集中控制系统集成于电气控制箱内，确保整车电气控制设备适应复杂工况的稳定性。配备德力西手动收卷电缆盘（含50米外接电源线），集成整车所有用电设备电源输入输出控制，系统设置为市电优先模式。自备电源配备一台开普5kW柴油发电机组，布置在独立的发电机舱，确保机组通风散热，可以便捷地切换为自备发电机供电，具有可靠接地安全防护。

▲  含漏电保护功能，当车体的漏电电流大于36mA时，能够自动切断系统供电电源。

▲   配3x6mm2电缆一根50米和手动卷线盘。

▲   厢体两侧配备120W可独立开关的场地照明灯。

▲   配3个中式航空接头，2个220V，1个380V接头；。

配电系统

配电系统由交流配电系统组成。交流配电系统主要作用为对来自市电或发电机的交流电能进行控制分配，供各交流用电设备用电。

交流配电单元

交流配电系统

净水车的交流配电系统采用单相AC220V供电。电能来源为外接交流市电或安装于车辆的交流发电机。通过配电柜集中控制后，分配予各用电设备进行供电。餐车采用单相220V/50HZ供电方式。车辆裙边仓内安装有外接市电的电缆，通过防尘、防水、专业的电源连接器，为外电接入提供可靠保障。

市电接入车内后，通过电气集中控制机柜对交流配电进行控制和分配。外接电通过电缆和电源连接器引入车内，车内设置选择开关，可为车内交流设备供电电源进行选择。市电直接由外接电缆引入，发电机通过内部电源连接器手动切换引入。

在有外接电源时优先选择外接电源，在无外接电源时可启动发电机。启动发电机后待发电机输入电源稳定后可正常使用。各用电设备均通过断路器控制通断。出现短路、过流、过载等情况时，断路器自动跳闸。待故障解除后重新开启断路器，恢复供电。对整个车辆的交流供电提供可靠保障。

配电系统有仪表、断路器、开关、保险、照明系统等电器件，分别实现对整车电气的分配、监测、控制。选择市电接入时，使用50M外接电缆盘插头即可；选择随车发电机供电接入时，需使用发电机专用接驳电缆，具体步骤：检查燃油及机油液面，启动发电机，将发电机专用接驳电缆一端接入发电机输出端，另一端插头接入车辆电源接口插座，打开发电机电源输出开关，即可完成对整车供电输入；

Ø 交流系统的用电来源有两个选择，一是外接市电，一是发电机，通过手动切换电源连接器插头，实现交流用电系统电源的选择。

Ø 外接市电指示接口：在外接市电时，不启用发电机，外接电接通后该指示灯点亮；

Ø 发电机电源指示：在外接发电机时，电源接头接通，发电机正常输出电流后该指示灯点亮；

Ø 电源总开关：外接总电源输入的断路器，控制电源输入的通断；

Ø 净水设备供电：控制净水设备的电源接入；

Ø 插座供电：控制车内交流220V插座电源接入，主要指冷藏保鲜冰柜；

Ø 照明：控制车内照明灯具电源接入；

Ø 水泵：控制全自动增压泵电源接入；

Ø 消毒灯：控制消毒灯电源接入；

Ø 水泵：控制自吸水泵的电源接入；

Ø 逆变器：控制逆变器输出电源；

直流配电单元

    本餐车直流配电系统除底盘直流电源外，另外设计配置有独立的直流配电单元。独立的直流配电单元主要由蓄电池、充电机、连接电缆、控制开关、用电设备（24V直流油泵）等组成。
