重汽豪沃 器材消防车 产品主要技术资料 产品名称: CLW5130TXFQC100/HW型器材消防车 外型尺寸(mm): 8375×2500×3950 底盘型号: ZZ1187N501GF1 货厢尺寸(mm): ×× 前排乘客: 2 额定载客(人): 总 质 量 : (kg) 13000 接近/离去角(° ) 12/11 额定质量: (kg) 前悬/后悬(mm): 1430/2245 整备质量:(kg) 12850 最高车速(km/h): 89 排放标准: GB17691-2018国Ⅵ 整车说明: 整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:φ125mm,与车辆连接方式:螺栓连接,后防护离地高度:425mm,车用起重尾板收起时水平长度为285mm。ABS生产企业为威伯科(上海)管理有限公司,型号为4460046300。主要专用装置有各类消防器材。 CLW5130TXFQC100/HW型器材消防车 底盘参数 底盘型号: ZZ1187N501GF1 燃油种类: 柴油 轴 数: 2 前 轮 距(mm): 1950,2035,2070 轴 距(mm): 3800,4200,4500,4700,4800,4900,5000,5200,6050 后 轮 距(mm): 1848,1860 轮 胎 数: 6 轮胎规格: 295/80R22.5 18PR,12R22.5 18PR,11.00R20 18PR,10.00R20 18PR CLW5130TXFQC100/HW型器材消防车 发动机参数 发动机型号 发动机生产企业 排量(ml) 功率(kw) WP8.350E61;
MC07H.35-60;
MC07H.33-60;
MC07.33-60;
MC07.31-60;
MC07.27-60;
MC07.34-60;
MC07H.29-60;
WP9H350E62;
WP7H270E62;
WP7H300E62;
WP7H320E62;
MC07.25-61;
MC07.27-61;
MC07.29-61;
MC07H.33-61;
MC07H.35-61;
WP8.350E62
潍柴动力股份有限公司;
中国重型汽车集团有限公司;
中国重型汽车集团有限公司;
中国重型汽车集团有限公司;
中国重型汽车集团有限公司;
中国重型汽车集团有限公司;
中国重型汽车集团有限公司;
中国重型汽车集团有限公司;
潍柴动力股份有限公司;
潍柴动力股份有限公司;
潍柴动力股份有限公司;
潍柴动力股份有限公司;
中国重型汽车集团有限公司;
中国重型汽车集团有限公司;
中国重型汽车集团有限公司;
中国重型汽车集团有限公司;
中国重型汽车集团有限公司;
潍柴动力股份有限公司
7800;
7360;
7360;
6870;
6870;
6870;
6870;
7360;
8800;
6800;
6800;
6800;
6870;
6870;
6870;
7360;
7360;
7800
257;
257;
240;
240;
228;
202;
251;
213;
257;
199;
221;
235;
190;
202;
213;
240;
254;
257
我公司生产的消防车特点是运输各种救灾的使用工具、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所,扑救大型油类火灾或一般物质火灾。
详细资料请来电索取。我公司可根据用户要求,定制各种特种汽车、专用汽车,欢迎参观考察,敬请来电咨询 18995977664
一、整车主要技术参数
二、底盘主要参数
结构
采用全封闭驾驶室,全钢框架焊接,液压缸倾翻、带安全锁止装置。
司乘人员数
3
驾驶员位置
左置
底盘配置
全钢结构液压手动操作,翻转驾驶室,为高强度安全驾驶室,悬挂优良,可适应恶劣地形环境。驾驶室内部自带冷暖空调、收音机。车门开启角度85℃;车门把手方便戴手套开启关闭。
设备
除原车设备外,加装有100W警报器、警灯控制开关及指示灯、频闪灯开关、7寸液晶倒车显示器和倒车雷达。警报系统嵌入驾驶工作平台,警灯、警报一体控制,驾驶室预留GPS卫星定位系统、计算机、车载集群电台的电源接口和安装位置。
仪表
车辆车速表、燃油表,转速表等。
三、上装总体布置
总体
布置
消防器材厢材质:器材箱内骨架为铝合金型材,主横梁及承重梁采用气铆接连接技术,保证连接的牢固性,器材架及货架采用高度、宽度可调型材。底板为优质3mm铝板,表面采用防滑工艺,铝板粘接技术到圆滑、平整、美观、整车轴荷分布合理。
器材厢结构:车厢两侧设置货架平台及器材架,中间设置通道,通过尾部进入。
器材厢可根据采购人需求分隔功能模块。
厢体主体结构采用航空铝板材料,先进的成型工艺方法制作,产品具有如下特点:
轻质高强。在蒙皮金属材料中,航空铝板具有轻质高强的特点;较小的比重较高强度;
较好的耐腐蚀性。在蒙皮金属材料中,航空铝板具有较好的耐腐蚀性的特点;
工艺
要求
厢板填充材料
厢体内壁填充聚氨酯泡沫,保证平整度及高密度,起到良好的隔温性能。
车内装饰以“五防”(防水/防火/防静电/防污染/防电磁干扰)为原则;整车内部装饰材料均需符合 GB 8410-2006《汽车内饰材料的燃烧特性》要求,装饰材料全部采用无污染、无异味的环保阻燃材料。内饰工艺充分保证边角处接缝隐蔽、细致、整齐、美观,各面的装饰布粘贴牢固,无鼓包平整美观、无松塌脱落现象,接缝不使用压条,使内部浑然一体。
踢脚线采用不锈钢板制作,均采用2mm厚拉丝不锈钢板在数控剪板机上进行加工,保证加工精度和表面美观,地脚板的边缘均向内略弯,以保证安装后地脚边缘压住墙壁毯料和地板;既可保证车内侧壁整洁卫生,防止污损,也美观大方。
器材装备架设计
使用高强度铝型材连接,阳极氧化平铝板粘接
箱体下层根据器材摆放需要设计带转轮的器材箱,拉出放入方便。器材箱内部根据需要设置专用拖架、旋转架、破拆工具拖架、抽屉、推车、可调器材盒等机构,保证器材装卸和运输过程中不发生移动;
按照消防实战需要,根据消防操作程序,使用无焊接的消防专用铝合金型材,具有防锈蚀、防振动、防脱落、防划伤、推拉或抽拉式的专用夹具固定所有随车器材,器材布置合理、紧凑、装夹牢固、标示醒目,两个动作内可取用任何器材,可实现就近取放、多人操作,互不干涉。按照使用频率和器材重量及外形放置器材;按照战斗编成和器材使用逻辑关系放置器材;按照人体行为科学放置器材。
储物间
箱体下层根据器材摆放需要设计带转轮的器材箱,拉出放入方便。器材箱内部根据需要设置专用拖架、旋转架、破拆工具拖架、抽屉、推车、可调器材盒等机构,保证器材装卸和运输过程中不发生移动。
器材箱门
器材箱采用优质铝合金卷帘门各门带一个LED照明灯
液压升降尾板
选用凯卓立品牌CD-QB20/130SL(板面材质:铝)额定载荷:2000KG;

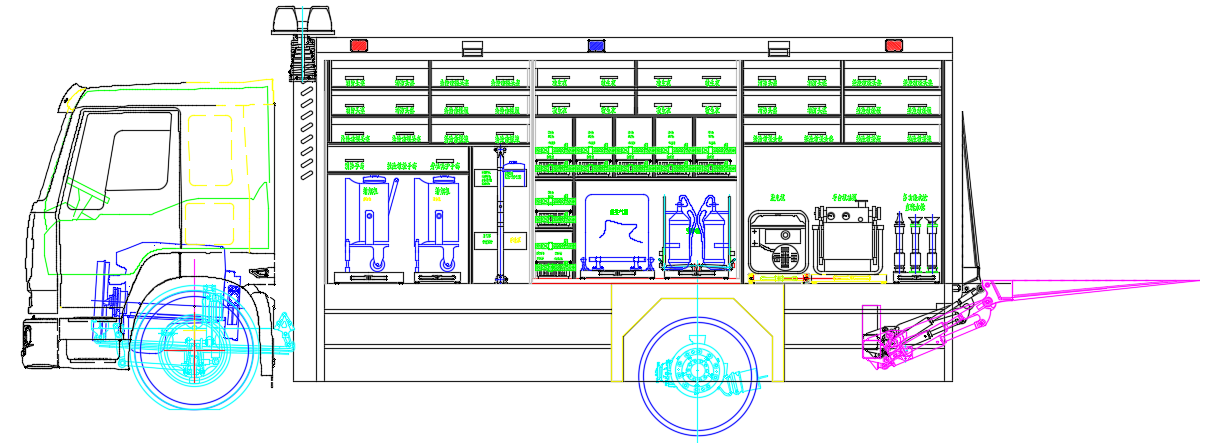

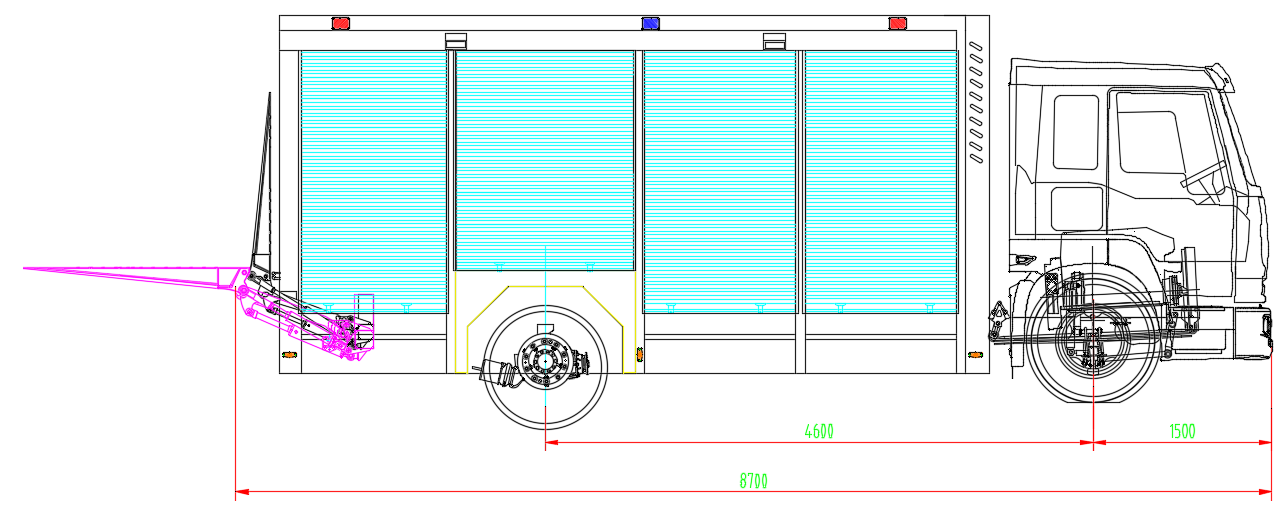

布局图

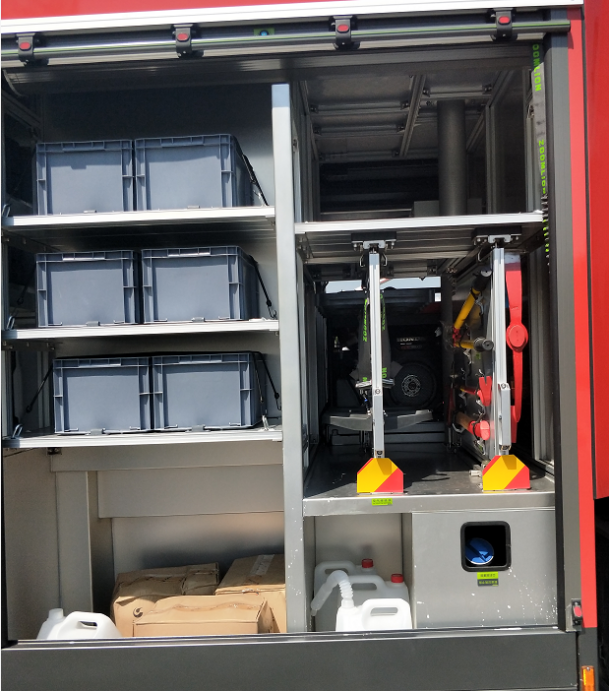

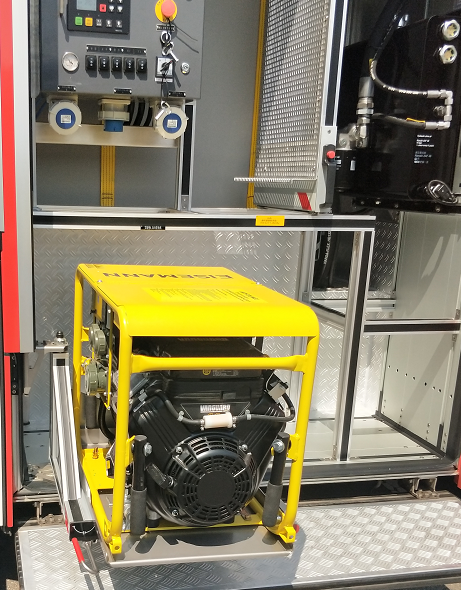

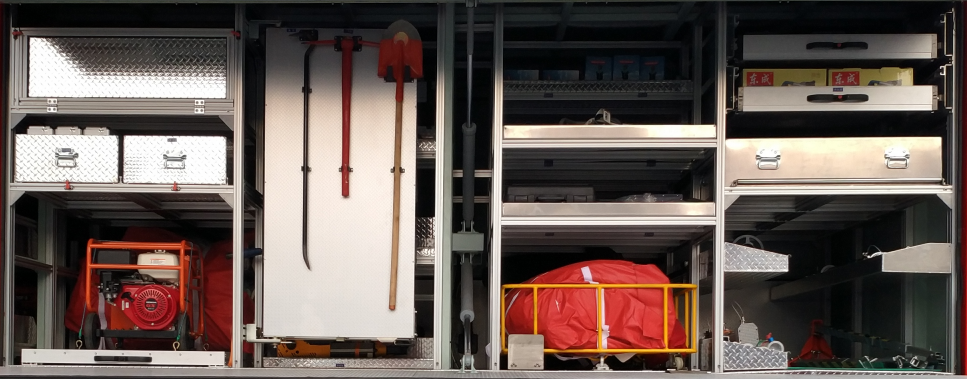

内部图片
器材消防车-标准配置明细
序号
产品名称
品牌
规格型号
产地
单位
数量
2
厢体
程力
厢体采用壁厚2.0mm矩形钢材作骨架焊接而成,骨架在焊接前进行磷化处理,达到抗氧化、防腐要求。
外蒙皮为3mm铝板
随州
台
1
3
货架
程力
器材箱内货架骨架为铝合金型材
随州
套
1
4
液压升降尾板
程力
凯卓立品牌CD-QB20/130SL(板面材质:铝)额定载荷:2000KG;
随州
台
1
5
车厢标志灯具
程力
含示廓灯示宽灯等,安全警示用。
随州
套
1
6
外观油漆
程力
喷涂原装进口消防红色漆,含车窗贴膜及消防救援车辆外观制式涂装图案等。
随州
个
1
7
警灯、警报器及通信装置
程力
星际品牌TBD154161G型1.6米长排警灯和100W
随州
套
1
8
行车记录仪
程力
捷渡品牌D580型,行车记录仪配备32G内存卡;配备倒车雷达
随州
个
1
9
辅助电气系统
程力
配备短路保护、过载保护和接地系统
随州
套
1
10
卷帘门
程力
车辆2侧各4扇,尾部1扇
随州
扇
9
11
抽拉梯
程力
2登高抽拉梯(辅助取放器材)
随州
套
4
选装器材
序号
名 称
规 格
数量
备 注
1
手持扩音喇叭
2只
2
牵引用梯形垫木
2块
3
塑料器材箱
4只
4
滑轮组
1套
5
救援锹
2把
6
无火花救援锤
2把
7
救援铁锤
1把
8
救援镐
1把
9
救援斧
1把
10
救援绳
2根
11
救人背带
4副
12
警戒隔离设施
1套
13
备用灯管
400W
各2支
14
防酸碱手套
4副
15
救援手套
4副
16
折叠担架
1副
17
绝缘手套
2副
18
绝缘靴
2双
19
撬棒
1套
20
绝缘拉杆
1副
21
绝缘垫
1块
22
救援剪
1把
23
捞钩
1把
24
移动线盘
220V
4盘
25
管钳
大、中
各1把
26
大活络扳手
1把
27
底盘随车器材
1套
