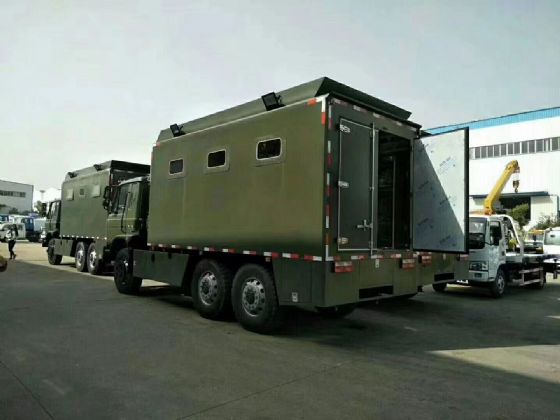

野外作业流动餐车，是我公司2011年应吉林客户要求研制生产，该车采用东风越野汽车底盘，6驱动(6*6)，康明斯发动机240马力，整车长10.5米，宽2.5米，高3.85米。
车厢采用三明治复合板制作工艺一次性压制成功，内板为铝板，外板为冷钢板，中间为高密度聚氨酯保温材料。

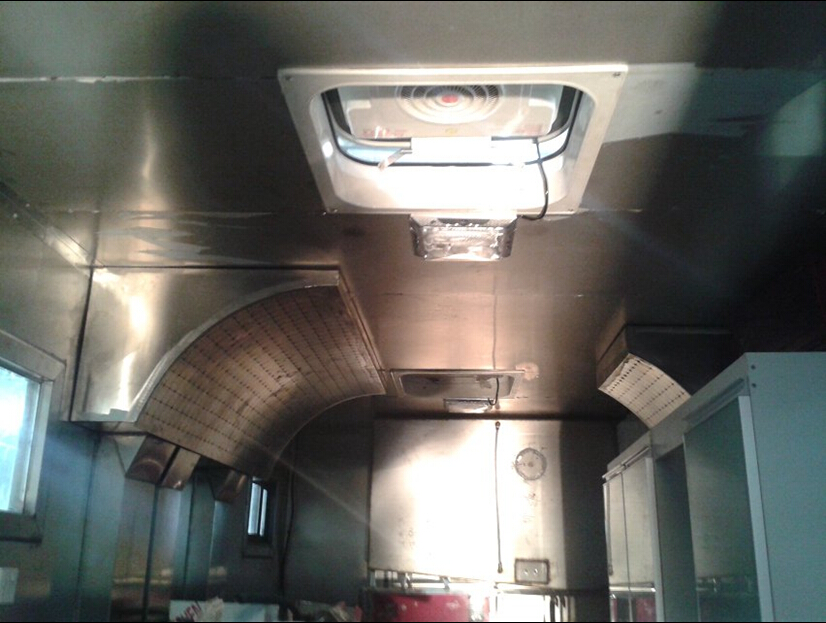

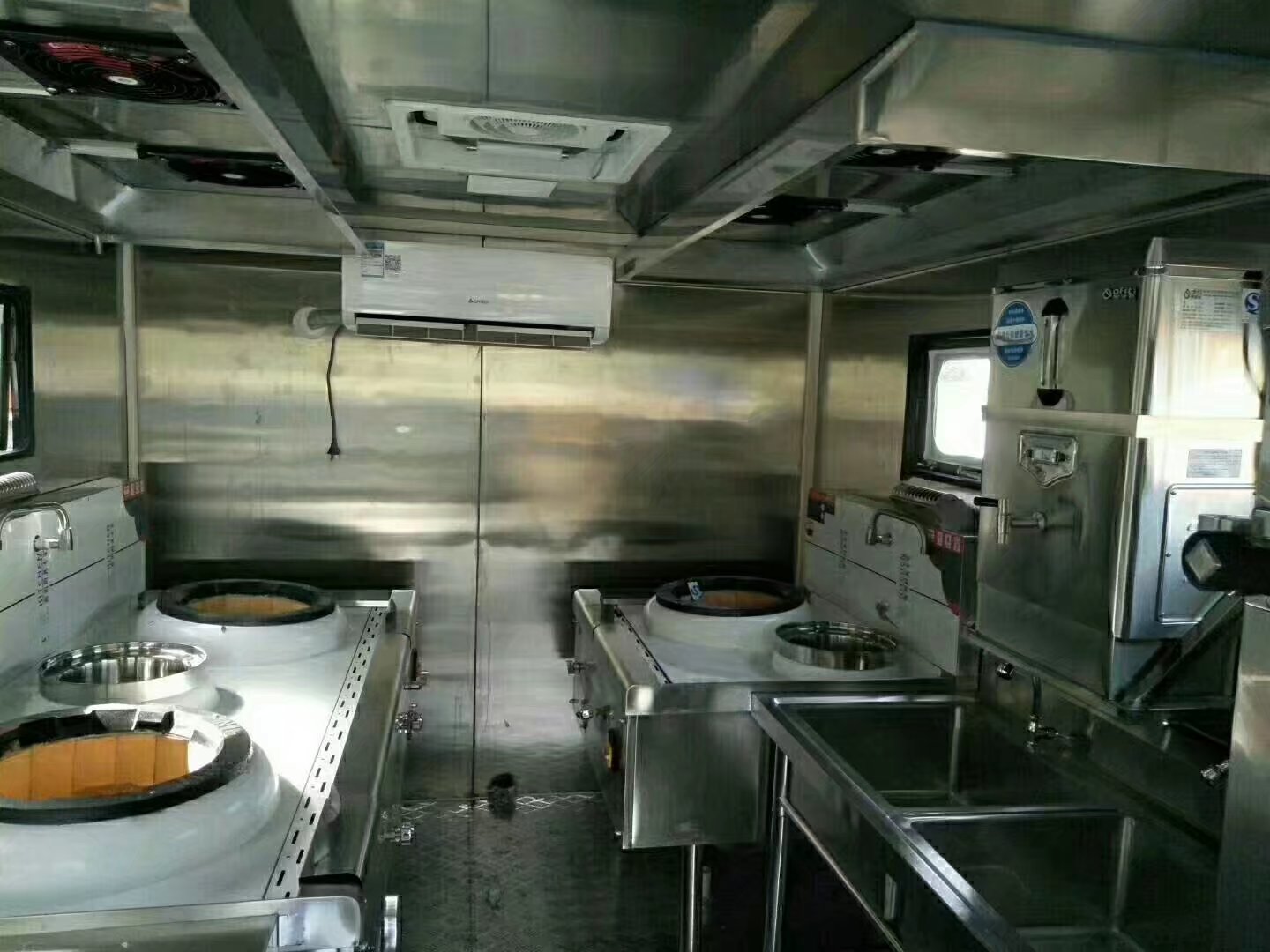

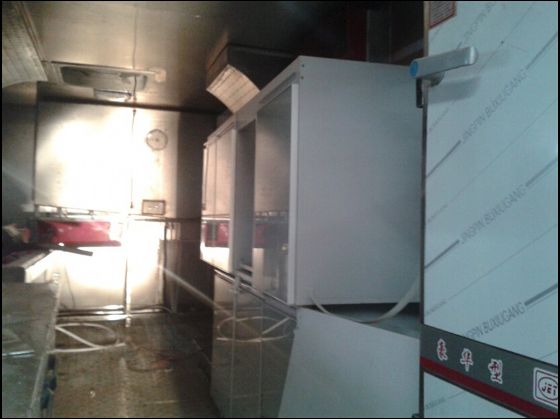

该车车厢内部安装设备有 不锈钢大功率抽油烟机、液化气灶、不锈钢灶台、冰箱、橱柜、不锈钢水龙头、不锈钢水盆、不锈钢清水盆、不锈钢污水盆、不锈钢保温水箱，照明系统、换气扇、储物柜等等。
车厢外部安装设备；抽拉式步梯、汽车底板围裙下面安装隐藏式电瓶组、直交流逆变器。
该野外作业流动餐车，一次性可提供200-300人左右用餐，具有保温、做饭方便、操作方便快捷等特点，无需外部电源既可提供所有设备连续工作3-6小时。
我公司可根据用户要求研发生产各类专用车、特种车，欢迎来电垂询 18995977664，敬请各位领导来我公司参观考察。
设计标准和生产规范
本方案引用的主要标准如下：
GJB 2372 军用方舱滑撬规范
GJB 2410 军用方舱角件规范
GJB 2778 军用方舱系固器具规范
GJB 6109-2007 军用方舱通用规范
GJB6645-2009 后勤装备通用战术技术指标要求
GB 5749-2006 生活饮用水卫生标准
GJB 651-89 军队战时饮用水卫生标准
GB9 684 不锈钢食具容器卫生标准
GJB 1096 军队战时饮用水标准检验法
GJB 1106 军用专用汽车定型试验规程
GJB 1777 军用专用汽车通用规范
GJB1379 军用汽车的颜色与涂层
GB 2819 交流工频移动电站技术条件
GB1495 机动车辆允许噪声
GB1589 道路车辆外廓尺寸、轴荷及质量限值
GB7258 机动车运行安全技术条件
GB12676 汽车制动系统结构、性能和试验方法
JB/T5943 工程机械焊接件通用技术条件
QC/T252 专用汽车定型试验规程
QC/T625 汽车用涂镀层和化学处理层
QC/T452 住宿车通用技术条件
JB911 一般工业用低压电气间隙和和漏电距离国家标准
GB 1589-1989 《汽车外廓尺寸限界》
GB 1589-2004 《道路车辆外扩尺寸、轴荷戟质量限值》
GB 7285-2004 《机动车运行安全技术条件》
GB 10000-1988 《中国成年人人体尺寸》
GB1589-2004 《道路车辆外廓尺寸、轴荷及质量限值》
GB7258-2004 《机动车运行安全技术条件 》
中华人民共和国车辆改装和行驶的其他有关标准 。
方案2

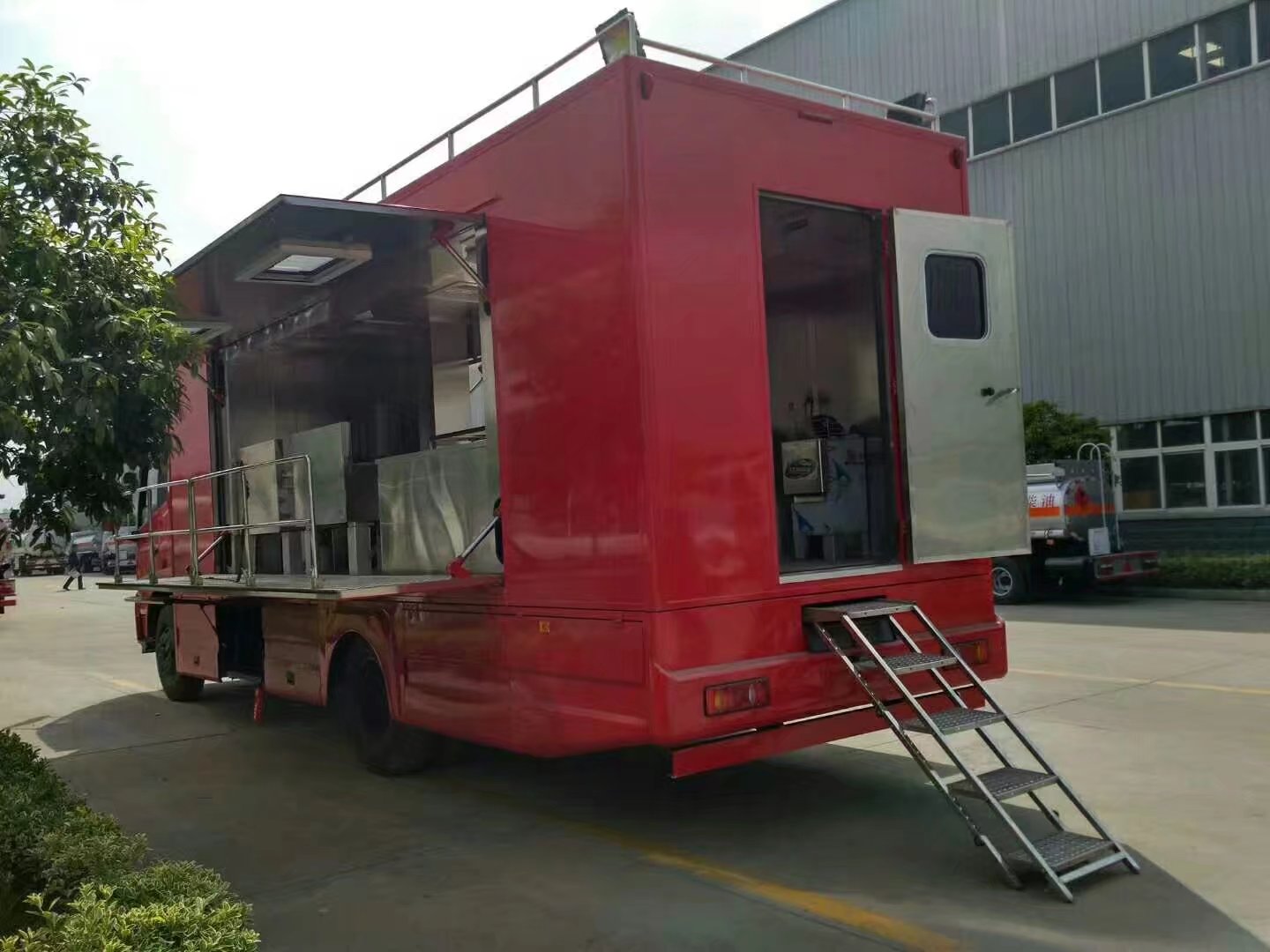

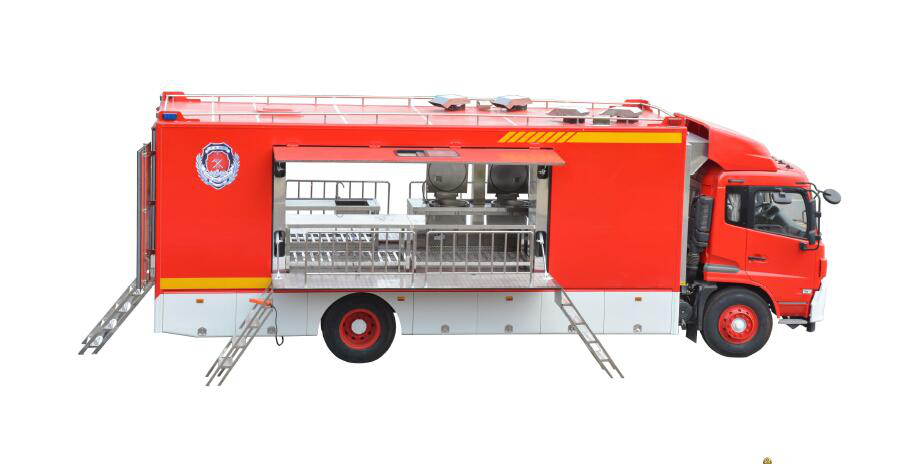

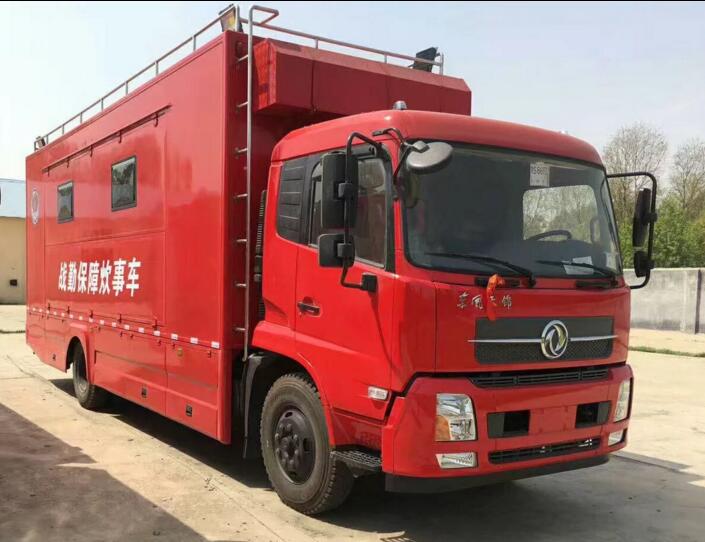

参考图片
技术参数
国产东风天锦 、庆铃汽车底盘
【主要技术参数】
产品商标
东风天锦
公告批次
301
产品名称
餐车
产品号
ZN9YG5M901N
总质量(Kg)
15800
额定载质量(Kg)
外形尺寸(mm)
9600,8620,8420×2450,2500×3980,3800
整备质量(Kg)
15605
货厢尺寸(mm)
××
驾驶室准乘人数(人)
3
载质量利用系数
接近角/离去角(°)
20/11
前悬/后悬(mm)
1430/3170,1430/2490
轴数
2
轴距(mm)
3800,4200,4500,4700,5000
轴荷(Kg)
5600/10200
最高车速(Km/h)
98
其它
1,车厢顶部封闭,不可开启。该车用于烹饪食品,餐饮加工,专用装置为厢体,车厢内部设备配备有发电机,冰柜,冷饮机,售货台,炊具等。2,侧/后防护材料为Q235,侧防护螺栓连接,后防护焊接,截面尺寸(mm):50×120,离地高(mm):500。3,外形长/轴距/后悬对应关系为(mm):9600/5000/3170,8620/4700/2490,8420/4500/2490。4,ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司。安装带有卫星定位功能的行驶记录仪。
【底盘技术参数】
底盘型号
DFL1160BX1V
底盘名称
载货汽车底盘（二类）
商标名称
东风牌
生产企业
东风商用车有限公司
外形尺寸(mm)
7090,7490,7790,8290,8790×2370,2460×2760,2840,2730
轮胎数
6
接近角/离去角(°)
20/18
轮胎规格
10.00R20 14PR
钢板弹簧片数
7/9+6,8/10+8,10/11+10
前轮距(mm)
1880,1900,1920
燃料种类
柴油
后轮距(mm)
1800,1860,1820
排放标准
GB3847-2005,GB17691-2005国V
发动机型号
发动机生产企业
排量(ml)
功率(Kw)
ISD210 50
ISB180 50
东风康明斯发动机有限公司
东风康明斯发动机有限公司
6700
5900
155
132
技术方案
车厢体左侧：为翼展上掀门及下翻板结构，下部分为裙边，分为三个舱体；
（1）钢梁框架，保温方舱构造；钢板材质： Q235
（2）箱板材料：保温隔热材料
（3）冀展厢体：两侧冀展，液压控制，自动展开、收回
（4）车窗：外推式
★5、厢板材料：整车箱板表面采用3mm厚铝板，厢体内装饰板用4mm厚防冻型铝塑板装饰。在内、外板之间设计有聚氨脂隔热、保温层。
6、厢板厚度：侧围厚度≥45mm、顶部厚≥70mm
7、总热传导系数≤0.05
★8、冀展厢体：具备双侧冀展功能，每侧冀展宽度各≥700mm。冀展厢展开或收回时间≤30秒，冀展采用液压缸驱动。
★9、改装完成后整车高度不超过4m。
车体后部：后部为外开门，尺寸为800X1750MM,下部为隐藏抽拉梯，右侧为凳顶梯；
车顶：车顶采用防滑铝板，表面可承重250kg，车顶两侧安装不锈钢低护栏，起装饰作用；车顶还需安装顶置空调及抽油烟机；
裙箱：
由于车内布局采用“一”字型布局，车内设备全部靠车体右侧，为考虑整车平衡，将重量较重设备，电源电缆盘、发电机等安装在右下仓，如下图（右下仓布局）：
★1、厢体双侧下放设有分体式下挂储物箱（下挂箱与厢体独立区分），箱内可安装一部分设备和放置杂物用，如发电机、蓄电池、电缆盘等，充分利用车辆空间。下挂箱内框安装有橡胶密封条，有效防止雨水进入。
2、下挂箱数量：不少于6个
3、下挂箱尺寸：合理设计，不影响车辆通过性能。
4、下挂箱离地间隙（mm）≥450

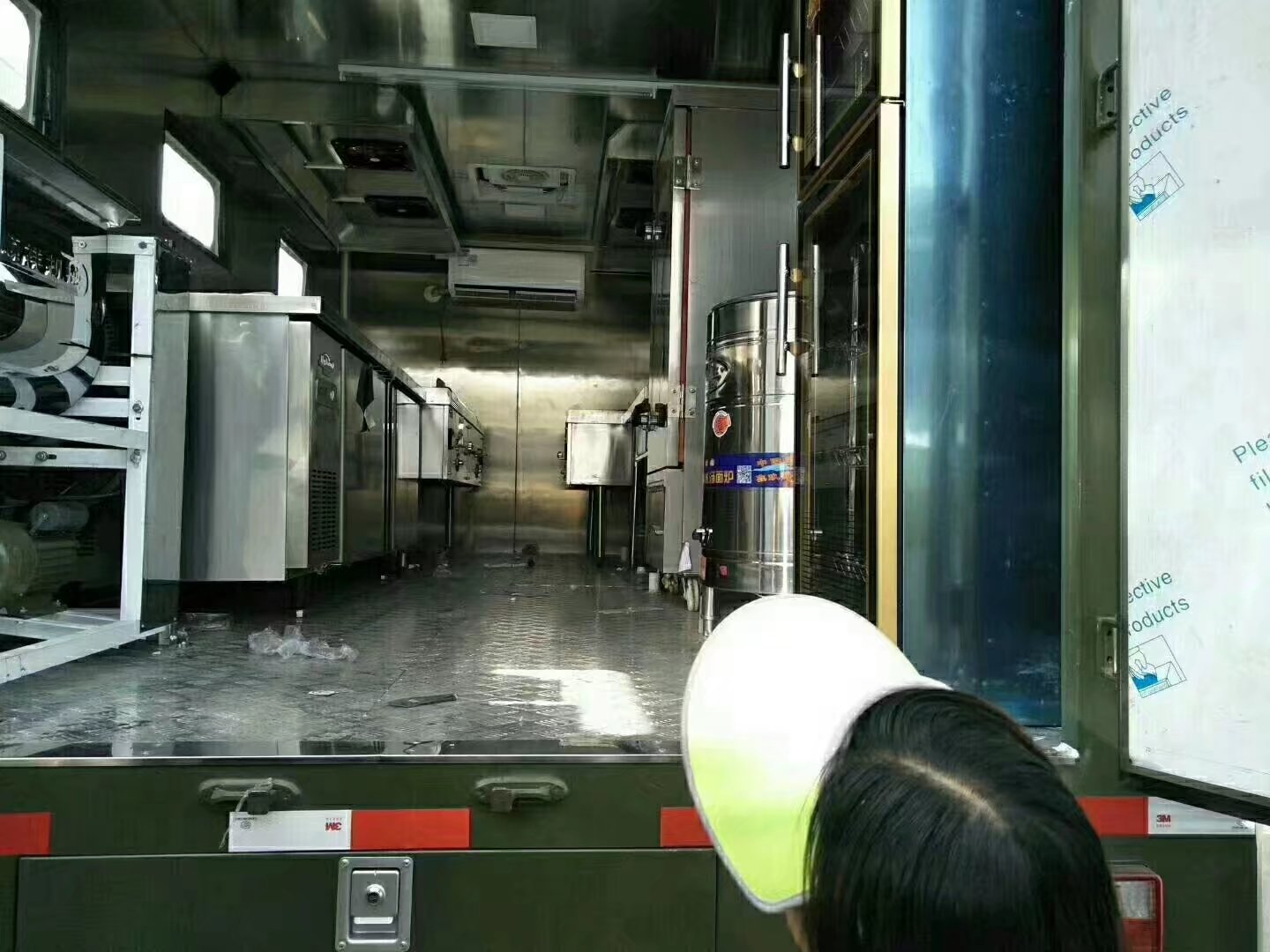

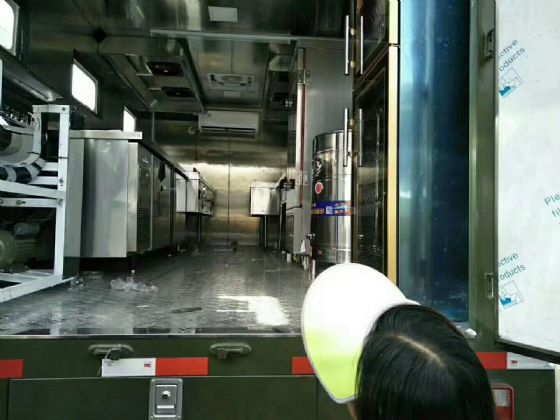

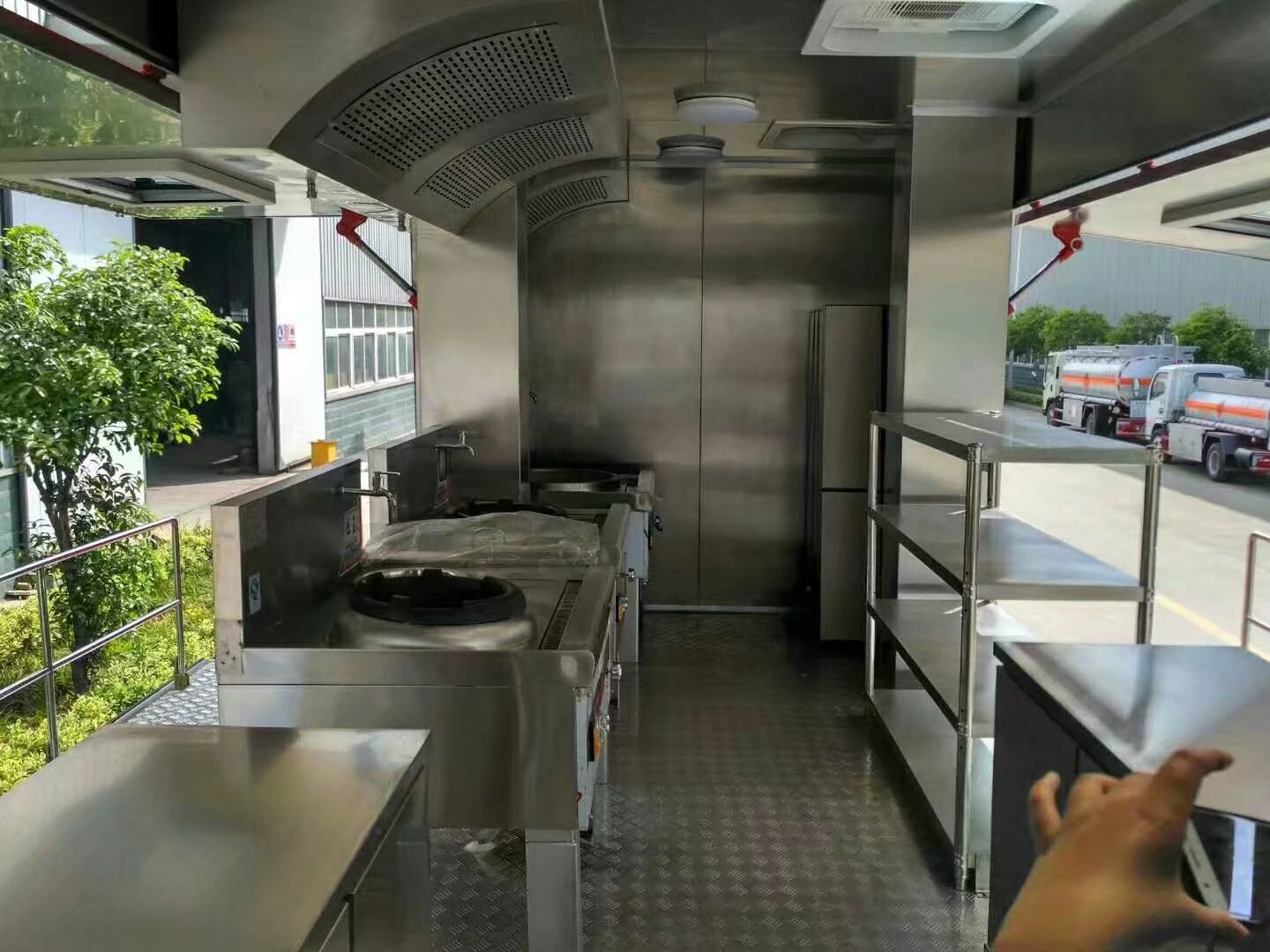

整车区域划分为（车头至车尾）：车内分为烹饪区、洗涤区，切菜区，调和区，餐具储存区，蒸饭区，冷冻储藏区，下围裙箱储物区等。

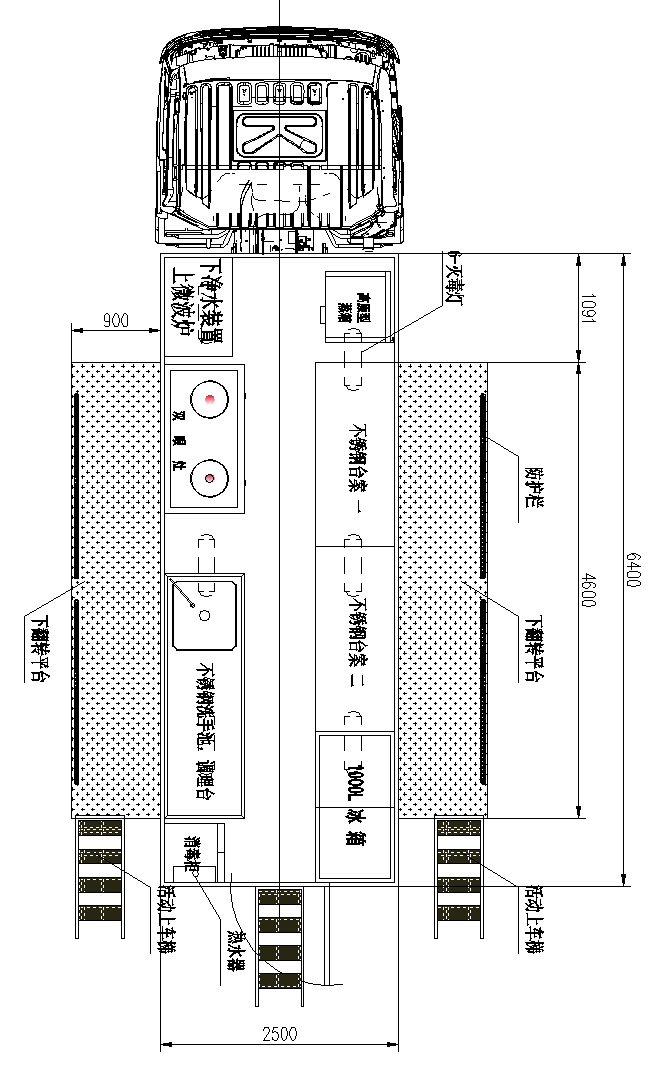

设计图
