整车基本性能

产品型号 项目	CZL5093TYH
底盘	东风多利卡：EQ11100GJ12D3
发动机型号  功率/排量	CY4102-C3C 88KW/3856ml
外型尺寸（mm）  （长×宽×高）	6980 X 2250 X 3200
设计总质量(Kg)	9085∕10485
运输车速(km/h)	不大于90
单次炒料量(Kg/次)	400～500
生产率(t/h)	4
沥青箱有效容积(L)	850
沥青箱加热	两种配置： A、 电加热 8 kW B、 柴油燃烧器 28～60 kW （燃油量 2.3～5kg/h）
压路机：激振力(KN/Blow)	17.6
电镐冲击能量(Ｊ)	110

主要结构及性能参数

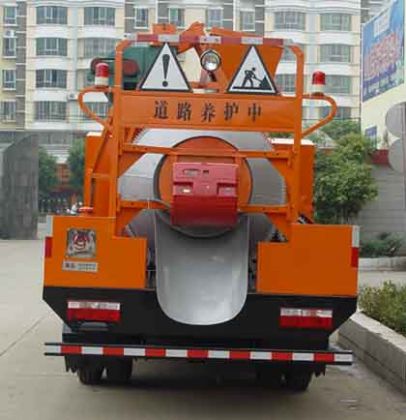

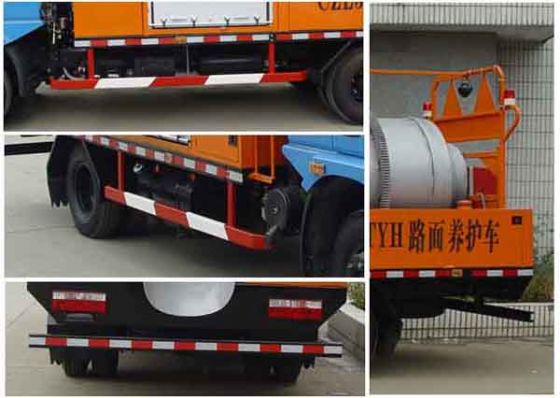

该系列养护车由底盘、沥青箱、沥青供给与循环系统、导热油加热系统、冷料提升系统、烘干拌和系统、简易除尘系统、控制系统、发电机组、电动破碎器、快速冲击夯、沥青喷洒枪等单元组成，是沥青路面全方位养护作业，既机动灵活又方便实用的新型养护机械设备。其主要单元功能及技术参数如下：

1、沥青箱

形状：长方形。

容积： 850升；

沥青加热：

CZL5093TYH有两种加热方式供用户订货时选择

A. 电热管加热 加热管功率 2 X 4 kW。配有外接220V电源线

B. 柴油燃烧器加热 燃烧器型号  RIELLO G5，燃油量 2.3～5kg/h，输出功率28～60 kW。

2、沥青加热、供给与循环系统

采用导热油加热系统对沥青箱、沥青泵、管道、阀门等进行加热保温。

沥青泵：3QGB45X2-36螺杆泵

转速范围： 950 r/min

流量：45 L/min

泵出口压力：1.0 MPa

功率：1.5 KW

3、管道系统

管道：保温双层管

阀门：BX44W-1.0C三通保温旋塞阀  共3个

手提洒布器接管：ф26X600软管1根

清洗抽油管：ф25X1000软管1根

手提洒布器 1件

导热油泵型号：RY20-20-125

4、  沥青混凝土拌和系统

产品型号 项目	CZL5093TYH
烘干拌和筒
减速机型号	XWD4-4-1/23摆线针轮减速电机
驱动电机功率	4 KW
单次炒料	400～600kg / 次
小时生产率	4 t/h
骨料提升系统
提料能力	250 kg / 次
减速机型号	XWP1.5-3-1/17针轮减速机
提升电机功率	2.2 kW
除尘系统
风机型号	Y6-30-12（配Y801-2B3）     0.75kW 左旋90°锅炉风机
除尘方式	旋风除尘
燃烧器
型号	RL38TCLPFS1    1/230/50 230/50-60
燃料	柴油
耗油量	20～38 kg/h
输出功率	237～450 kW
电源	50Hz 230V
配置功率	0.6 kW

5、 控制系统

硬件：PLC+文本编辑器

软件：自主产权控制软件1套

6、 发电机组

柴油发电机组给烘干拌和筒和提升机动力、燃烧器和电动破碎器等用电设备提供电源，还为小型电焊机及其它电动工具提供电源。

型号：15GF

功率： 15 KW

输出电压： 380/220V

7、 电动破碎器

采用日本牧田原装电镐HM1305，使用寿命长、重量轻、操作轻便灵活。进行路面开挖施工作业时，劳动强度小、破碎效率高

型号规格：日本牧田 HM1305

振动频率： 1450次/分钟

输入功率：1.3KW

重量：14Kg

8、 快速冲击夯

采用带有二级减振装置的优质振动式平板夯CP73，该平板夯体积小，振动频率高，激振力大，压实效率高，操作简便舒适。且具有洒水功能，适应各种工况需求。

型号规格：CP73

打击力：17.6 KN/Blow

作业面积：553-670 m2/h

重量：88Kg
